Modul Allen Bradley 1746-IB16 SLC500 Baru dan Asli Kualitas Tinggi

Penulis: Allen Bradley1746-IB16 Modul SLC500

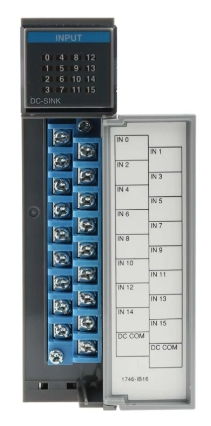

Modul 1746-IB16 adalah modul masukan DC dengan kepadatan sedang yang digunakan untuk berinteraksi dengan perangkat sinyal yang memberikan rentang tegangan sinyal 10-30VDC ke setiap saluran masukan modul. Modul ini memiliki enam belas (16) saluran masukan, yang diberi nilai tegangan masukan nominal 24VDC, dikelompokkan menjadi satu (1) grup masukan, yang memiliki satu terminal umum. Modul masukan ini dipasang ke slot I/O yang tersedia di 1746-Chassis dan menarik arus backplane sebesar 0,05 A @ 5VDC.

1746-IB16 hanya mendukung konfigurasi kabel tenggelam. Dapat digunakan untuk berinteraksi dengan komponen listrik seperti sakelar termasuk limit, proximity, perangkat tombol tekan serta kontak bantu relai, kontaktor, dan perangkat elektronik lainnya. Setiap saluran input 1746-IB16 menunjukkan durasi penundaan sinyal umum 8 ms untuk transisi Hidup dan Mati, dengan tegangan status Mati maksimum 5 VDC dan arus status Mati maksimum 1 mA sementara arus input nominal modul adalah 8 mA @ 24 VDC.

Jumlah instans instalasi 1746-IB16 bervariasi menurut CPU SLC500 yang terpasang. Secara khusus, tergantung pada jumlah I/O yang didukung oleh memori CPU. Modul ini juga dapat dipasang secara lokal, di sepanjang rak tempat CPU SLC 500 terpasang atau di sasis Distribute I/O, di sepanjang adaptor Komunikasi 1746 seperti modul adaptor Remote I/O (RIO) dan Ethernet. Modul ini dilengkapi dengan indikator LED status yang memberikan indikasi untuk pengaktifan masing-masing saluran input untuk pemantauan dan pemecahan masalah yang disederhanakan. Modul ini juga memiliki Blok Terminal yang Dapat Dilepas yang memudahkan penghentian dan penggantian modul.

Modul 1746-IB16 memiliki waktu tunda sinyal maksimum 8 ms untuk transisi ON dan OFF, sementara tegangan jatuh maksimum modul adalah 5 V DC dalam kondisi OFF. Modul ini memiliki arus bocor maksimum 1 mA dan arus masukan nominal 8 mA pada 24 V DC di seluruh modul.

1746-IB16 memiliki pembuangan panas bersih sebesar 0,22W pada setiap titik masukan dan total pembuangan panas pada seluruh modul adalah 3,6W. Kisaran suhu pengoperasiannya antara 0 dan 60 °C (32 dan 140 °F) di lingkungan dengan kelembapan relatif 5-95%, dan saat tidak digunakan, harus disimpan pada kisaran suhu antara -40 dan 85 °C (-40 dan 185 °F). 1746-IB16 memiliki peringkat guncangan operasional yang teruji sebesar 30G dan dirancang untuk menahan getaran operasional sebesar 2,5G pada frekuensi operasional 57-200 Hz. Ia memiliki kekebalan kebisingan berperingkat ICS 2-230 standar NEMA dan berperingkat UL-A196, CSA, dan C-UL Kelas I, Divisi 2 Lingkungan Berbahaya. Produk ini menawarkan isolasi elektro-optik yang diuji pada 1500V, antara terminal input dan logika kontrol, serta bersertifikat UL, CSA, dan CE.

Spesifikasi teknis untuk 1746-IB16

Tipe Modul : Input Penurunan DC Digital

Seri : SLC 500

Nomor Bagian/Nomor Katalog : 1746-IB16

Jumlah Input : 16; Masukan tenggelam

Tegangan Masukan : 24 Volt DC

Rentang Tegangan Input : Tegangan 10-30VDC

Arus Masukan, nominal : 8mA pada 24VDC

Penundaan Sinyal, Transisi AKTIF : 8 menit

Arus Backplane : 0,050 A

Disipasi Termal per saluran: .20 Watt

Tegangan status OFF, maks: 5.0V DC

Arus keadaan OFF, maks: 1 mA

Rentang Tegangan : Tegangan DC 10-30 Volt

Masukan : 16

Arus Backplane (5 Volt DC) : 85 miliampere

Penundaan sinyal: 8 milidetik

Arus Keluar Negara : 1 miliampere

Aplikasi : Input DC Tujuan Umum

Koneksi I/O : 1746-HT dan 1746-HCA

Respon Langkah: 100 milidetik masuk, 2,5 milidetik keluar

Layanan Kami:

1、Semua produk kami baru dan asli, dan berkualitas baik

2.Harga kami sangat kompetitif.

3. Kami mempunyai stok dalam jumlah besar, sehingga kami dapat membantu pelanggan mendapatkan komponen yang sulit didapatkan.

4. Semua pertanyaan akan dihargai dan akan dijawab dalam 24 jam.

Pengepakan & Pengiriman:

1. 100% Segel Pabrik Baru dan Asli!

2. Garansi: 1 tahun

3. Paket: Kemasan asli dengan karton.

4. Waktu pengiriman: Dikirim dalam 3-7 hari setelah pembayaran

5. Semua barang akan diuji sebelum pengiriman
