Allen Bradley 1746-ITB16 SLC 500 modul input sinking diskrit respon cepat Baru dan Asli Kualitas tinggi

Penulis: Allen Bradley 1746-ITB16 Modul masukan tenggelam diskrit respons cepat SLC 500

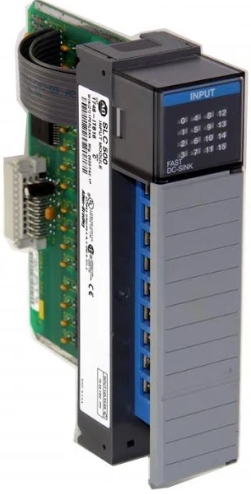

1746-ITB16 adalah modul masukan diskret respons cepat SLC500. Modul ini dipasang pada sasis SLC 500 dan kompatibel untuk digunakan dengan prosesor SLC 500 mana pun. Modul ini dirancang dengan Enam Belas (16) saluran masukan, yang dirancang untuk menerima masukan kecepatan tinggi atau yang beroperasi pada frekuensi pengalihan cepat. Meskipun kompatibel dengan pengontrol SLC mana pun, saat 1746-ITB16 digunakan dengan SLC 5/03 atau SLC 5/04, prosesor, dan instruksi interupsi masukan diskret (DII) dengan polling 100 µsec, hingga 1 kHz pulsa frekuensi dapat dibaca. Jika sinyal berasal dari enkoder kode abu-abu, frekuensi pulsa dapat mencapai hingga 2 kHz. Saat digunakan dengan enkoder kode abu-abu, perangkat Allen-Bradley yang direkomendasikan adalah 845D Absolute Gray Code Encoder.

Tegangan operasi 1746-ITB16 adalah 10-30VDC dengan tegangan nominal 24VDC. Modul ini mendukung konfigurasi kabel sink dan memiliki arus backplane sebesar 0,085 A pada 5VDC. Setiap saluran modul memiliki penundaan sinyal maksimum 0,43 ms untuk transisi OFF ke ON dan 0,5 ms untuk transisi ON ke OFF sementara tegangan status OFF maksimum adalah 5VDC dan arus status OFF maksimum adalah 1,5 mA. Arus input nominal modul adalah 8 mA pada 24VDC.

Modul ini menempati satu slot pada sasis 1746 dan langsung terpasang pada bidang belakang sasis. Modul ini tidak mendukung pelepasan saat daya dilepaskan (RIUP), jadi, pasang modul ini hanya saat daya dilepaskan dari sasis.

Modul ini memerlukan arus backplane sebesar 0,85 A pada 5V DC. Modul ini memiliki penundaan sinyal maksimum sebesar 0,3 ms pada kondisi Aktif dan 0,5 ms pada kondisi Nonaktif. Modul ini memiliki arus dan tegangan kondisi Nonaktif maksimum sebesar 1,5 mA dan 5V DC. 1746-ITB16 memiliki arus masukan nominal sebesar 8 mA pada 24V DC dan disipasi daya maksimum sebesar 3,6 W. Dengan pengoperasiannya yang cepat, modul ini cocok untuk aplikasi yang sangat penting. 1746-ITB16 bertanggung jawab untuk menerima dan menyimpan data analog dalam format digital dalam tabel citra datanya untuk diambil oleh semua prosesor SLC 500 modular dan tetap. Modul ini mendukung koneksi dari hingga delapan sensor atau aktuator terpisah untuk berbagai aplikasi. Blok terminal yang dapat dilepas menghilangkan kebutuhan untuk memutus kabel, yang memudahkan penggantian. 1746-ITB16 juga memiliki sirkuit filter dan kopling optik untuk mengurangi gangguan sinyal. Nilai input modul 1746-ITB16 dapat diakses oleh prosesor SLC 500 menggunakan pemrograman Ladder Logic. Pemecahan masalah menjadi lebih mudah dengan indikator LED yang menunjukkan nilai status input modul. 1746-ITB16 menggunakan platform perangkat keras berbasis berbagi yang mencakup berbagai kombinasi I/O digital dan analog. Ini menghemat biaya dan ruang. 1746-ITB16 ditujukan untuk pengoperasian di lingkungan dengan suhu 32 - 140 °F dan kelembaban relatif nonkondensasi 5-95%.

Spesifikasi teknis untuk 1746-ITB16

Tipe Modul : Modul input diskrit respon cepat

Seri : SLC 500

Nomor Bagian/Nomor Katalog : 1746-ITB16

Tegangan Masukan Nom : 24VDC

Rentang Tegangan Masukan : Tegangan 10-30 VDC

Konfigurasi kabel: Konfigurasi kabel wastafel

Konsumsi arus backplane: 0,085 Satuan

Penundaan sinyal, beban resistif maks: Aktif = 0,3 ms; Nonaktif = 0,5 ms

Tegangan Mati, maks: Tegangan 5VDC

Arus off-state, maks: 1,5 mA

Arus masukan nominal: 8 mA pada 24VDC

Rentang Tegangan : Tegangan DC 10-30 Volt

Masukan : 16

Arus Backplane (5 Volt DC) : 85 miliampere

Penundaan sinyal: 0,3 atau 0,5 milidetik

Arus Keluar Negara : 1,5 miliampere

Aplikasi : Kombinasi 120 Volt AC I/O

Layanan Kami:

1、Semua produk kami baru dan asli, dan berkualitas baik

2.Harga kami sangat kompetitif.

3. Kami mempunyai stok dalam jumlah besar, sehingga kami dapat membantu pelanggan mendapatkan komponen yang sulit didapatkan.

4. Semua pertanyaan akan dihargai dan akan dijawab dalam 24 jam.

Pengepakan & Pengiriman:

1. 100% Segel Pabrik Baru dan Asli!

2. Garansi: 1 tahun

3. Paket: Kemasan asli dengan karton.

4. Waktu pengiriman: Dikirim dalam 3-7 hari setelah pembayaran

5. Semua barang akan diuji sebelum pengiriman
