Modul I/O Analog Allen Bradley 1746-NI4 SLC 500 Baru dan Asli Berkualitas Tinggi

Penulis: Allen Bradley Modul I/O Analog SLC 500 1746-NI4

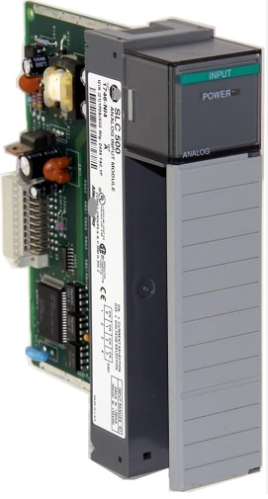

1746-NI4 adalah Modul Input Analog Empat (4) Kanal SLC 500. Modul ini memiliki kanal analog yang dapat dipilih pengguna untuk tegangan atau arus guna mendukung berbagai aplikasi pemantauan dan kontrol; modul ini memiliki resolusi 16-bit dan berisi blok terminal yang dapat dilepas yang menyediakan koneksi kanal input analog. Kanal ini dapat dihubungkan sebagai input diferensial. Terdapat DIP yang menyala pada papan sirkuit untuk memilih tegangan input atau arus. Arus Backplane pada 5 Volt modul ini adalah 25 mA; pada 24 Volt, arusnya adalah 85 mA. Harus diperhatikan untuk menghindari menghubungkan sumber tegangan tanpa arus pemancar, dll. ke kanal yang dikonfigurasi untuk input arus. Pengoperasian modul yang salah atau kerusakan modul dapat terjadi.

1746-NI4 memiliki Panjang Kabel Standar 0,5, 1, 2,5, dan 5,0 meter. Konektor AIFM modul ini adalah D-shell 15-pin. Allen Bradley 1746-NI4 memiliki Spesifikasi Input Loop Arus: rentang input adalah +/-20 mA (nominal) dan +/-30 mA (maksimum). Impedansi Input adalah 250 Ohm dengan resolusi 1,22070 & µA per LSB dan perkiraan penyimpangan kesalahan Gain sebesar +/-67 ppm/derajat Celsius. Akurasi keseluruhan pada 25 derajat Celsius adalah +/- 0,365% dari skala penuh, +/- 0,642% pada 60 derajat Celsius. Penyimpangan akurasi keseluruhan adalah +79 ppm/derajat Celsius dari skala penuh. Rentang tegangan input 1746-NI4 adalah +/-10 Volt DC -1 LSB. Impedansinya adalah 1 mega Ohm. Penyimpangan akurasi adalah +63 ppm/derajat Celsius dari skala penuh. Resolusi adalah 305.176 & µV per LSB, dengan penyimpangan kesalahan Gain pada +/- 57 ppm/derajat Celsius. Akurasi keseluruhan pada 25 derajat Celsius adalah +/-0,284% dari skala penuh, dan +/-0,504% pada 60 derajat Celsius.

Modul 1746-NI4 merupakan modul input analog dari seri SLC 500 Allen-Bradley. Modul ini memiliki empat (4) saluran input diferensial non-terisolasi, yang dapat dipilih secara individual untuk input tegangan atau arus. Rentang sinyal input yang dapat dipilih meliputi -20 hingga +20 mA (atau) -10 hingga +10V dc.

Modul ini beroperasi dengan mengonversi sinyal input analog melalui Modulasi Delta–Sigma dengan rentang -16.384 hingga +16.384 untuk input Arus dan -32.768 hingga +32.767 untuk input Tegangan. Data yang dikonversi dapat diproses dengan menggunakan algoritma Penskalaan untuk menampilkan variabel proses yang diukur. Kedua metode menghasilkan output berskala yang sama.

Modul ini kompatibel untuk digunakan dengan pengontrol SLC 500 model perangkat keras tetap atau modular. Versi perangkat keras tetap SLC 500 dilengkapi dengan saluran I/O tertanam dengan kemampuan ekspansi terbatas. PLC SLC 500 model perangkat keras modular memiliki sistem yang sepenuhnya modular dan dapat disesuaikan.

Modul ini memiliki indikator LED internal untuk menunjukkan status setiap saluran dan status keseluruhan pengoperasian modul. Ini menyediakan diagnostik modul cepat yang juga dapat diakses melalui interupsi diagnostik pengontrol. Sistem pelaporan ini memungkinkan periode pemecahan masalah yang lebih cepat dan meningkatkan ketersediaan modul.

Spesifikasi teknis untuk 1746-NI4

Nomor Bagian/Nomor Katalog : 1746-NI4

Seri : SLC 500

Tipe Modul : Modul I/O Analog

Arus Backplane (5 Volt) : 25 miliampere

Arus Backplane (24 Volt DC) : 85 miliampere

Sinyal masukan Kategori : -20 hingga +20 mA (atau) -10 hingga +10V dc

Lebar pita : 10 Hertz

Kode Input Saat Ini: -16.384 hingga +16.384

Waktu Pembaruan: 512 mikrodetik

Pengkodean Input Tegangan: -32.768 hingga +32.767

Resolusi : 16 bit

Lokasi sasis: Slot modul I/O apa pun kecuali slot 0

Respon Langkah: 60 milidetik

Arus Backplane: (5 Volt) 35 mA; (24 Volt DC) 85 mA

Aplikasi : Kombinasi 120 Volt AC I/O

Jenis konversi: Modulasi Delta-Sigma

Panjang Kabel : 0,5, 1, 2,5, atau 5,0 meter.

Resolusi Konverter: 16 bagian

Layanan Kami:

1、Semua produk kami baru dan asli, dan berkualitas baik

2.Harga kami sangat kompetitif.

3. Kami mempunyai stok dalam jumlah besar, sehingga kami dapat membantu pelanggan mendapatkan komponen yang sulit didapatkan.

4. Semua pertanyaan akan dihargai dan akan dijawab dalam 24 jam.

Pengepakan & Pengiriman:

1. 100% Segel Pabrik Baru dan Asli!

2. Garansi: 1 tahun

3. Paket: Kemasan asli dengan karton.

4. Waktu pengiriman: Dikirim dalam 3-7 hari setelah pembayaran

5. Semua barang akan diuji sebelum pengiriman
