Modul Output Analog Allen Bradley 1746-NO4I SLC 500 Baru dan Asli Berkualitas Tinggi

Penulis: Allen Bradley 1746-NO4I Modul Keluaran Analog SLC 500

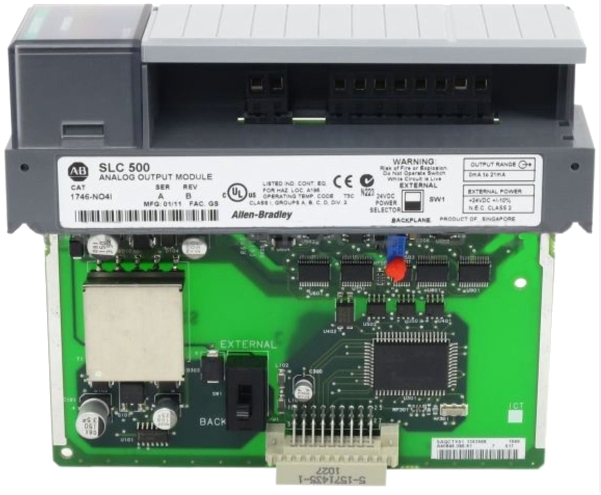

Modul 1746-NO4I merupakan modul keluaran analog Programmable Logic Controller (PLC) yang termasuk dalam platform produk SLC 500. Modul ini digunakan dengan platform yang disebutkan dan kompatibel dengan Dua (2) varian pengontrol seperti perangkat keras tetap dengan gaya perangkat keras modular.

Modul ini mampu menghasilkan arus keluaran dengan rentang 0 hingga 20 mA yang dapat digunakan untuk menggerakkan instrumen dan perangkat modulasi. Output analog yang umum dihubungkan ke perintah kontrol pengontrol. Jika digunakan dengan pengontrol Proportional-Integral-Derivative, output analog ditetapkan untuk mewakili Output Kontrol (CO) dari pengontrol PID. Untuk stasiun pemuatan manual, output analog mewakili perintah manual yang dimasukkan oleh operator. Output ini juga dapat digunakan untuk mengirimkan kembali sinyal penting ke satu atau beberapa perangkat. Hal ini dapat dilakukan untuk tujuan indikasi, pencatatan data, dan konversi sinyal.

Sinyal yang sesuai ditetapkan dengan memodifikasi properti modul. Modul ini juga dipasang dengan sakelar pemilih tertanam untuk memungkinkan pemilihan sumber catu daya. Catu daya internal dapat dipilih yang berarti bahwa modul akan memanfaatkan catu daya dari backplane sementara sumber eksternal mengacu pada catu daya eksternal dengan spesifikasi 24 ±10% pada maks. 195 mA.

Modul 1746-NO4I merupakan modul keluaran analog SLC 500 empat (4) saluran yang menggunakan format biner komplementer 16-bit 2. Modul ini memiliki 4 keluaran arus yang memiliki rentang keluaran 0 hingga +20 mA dengan keluaran arus skala penuh sebesar 21 mA. Penarikan arus backplane modul ini adalah 55 mA pada 5 VDC dan 195 mA pada 24 VDC, sedangkan kapasitas over range adalah 5% (0 hingga 21 mA dan 1 LSB). Nilai tegangan catu dayanya adalah 24 Volt DC +/- 10% pada maksimum 195 mA dan isolasi backplane adalah 500 Volt DC. Perhatikan bahwa beberapa aplikasi memerlukan daya 21,6 hingga 26,4 Volt DC ketika tidak ada cukup daya yang mengalir dari catu daya SLC.

1746-NO4I juga dilengkapi dengan waktu respons pembaruan 512 µs untuk semua saluran yang paralel. Respons langkah input modul ini adalah 2,5 milidetik pada 95%. Suhu operasinya adalah 0 hingga 60 derajat Celsius; Suhu penyimpanan adalah -40 hingga 85 derajat Celsius, dan kelembaban relatif sekitar yang tidak mengembun adalah 5 hingga 95%. Modul keluaran yang dikalibrasi pabrik ini memiliki penutup terbuka dan hanya kompatibel dengan sasis 1746. Indikator status LED juga tersedia dalam modul ini. 1746-NO4I memiliki rentang beban 0 hingga 500 ohm dan reaktansi beban maksimum 100 µH, dengan resolusi konverter 14 bit melalui metode konversi R-2R Ladder. Penyimpangan akurasi keseluruhan maksimum 1746-NO4I adalah +/- 70 ppm/derajat Celsius dari akurasi skala penuh.

Saat memasang kabel modul ini, gunakan kabel komunikasi berpelindung seperti Belden 8761 atau yang setara dengan panjang yang dibuat sesingkat mungkin. Untuk kemudahan pemasangan kabel, modul ini dilengkapi dengan terminal yang dapat dilepas untuk pemasangan kabel yang lebih sederhana dan memudahkan saat mengganti modul.

Spesifikasi teknis untuk 1746-NO4I

Nomor Bagian/Nomor Katalog : 1746-NO4I

Seri : SLC 500

Tipe Modul : Modul Keluaran Analog

Arus Backplane (5 Volt) : 55 miliampere

Output : Empat (4)

Arus Backplane (24 Volt DC) : 195 miliampere

Kisaran Arus Keluaran : 0 hingga +20 mA

Output Skala Penuh: 21mA

Kemampuan Jangkauan Lebih Jauh : 5% (0 hingga +21 mA - 1 LSB)

Kode Keluaran Saat Ini: 0 hingga +32764

Waktu Pembaruan: 512 mikrodetik

Arus Backplane: (5 Volt) 55 miliampere; (24 Volt DC) 195 miliampere

Resolusi : 14 bit

Respon Langkah: 2,5 milidetik

Suhu Operasional Sekitar : 0 hingga 60 derajat Celcius
