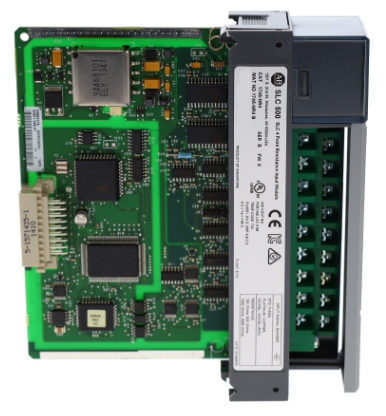

Allen Bradley 1746-NR4 SLC 500 RTD/Resistance Modul Input Analog Baru dan Asli Kualitas Tinggi

Penulis: Allen Bradley 1746-NR4 Modul Input Analog RTD/Resistansi SLC 500

Modul masukan RTD/resistansi SLC 500 1746-NR4 memiliki Empat (4) saluran yang tersedia yang diisolasi dari bidang belakang. Metode konversi A/D modul adalah modulasi sigma-delta. Modul ini kompatibel untuk dipasang pada perangkat keras SLC 500 model tetap atau modular. 1746-NR4 juga dilengkapi dengan penyaringan masukan, khususnya filter digital low-pass yang memiliki frekuensi yang dapat diprogram. Indikator status LED tersedia pada modul 1746-NR4, khususnya 5 indikator yang terdiri dari 1 indikator untuk status modul itu sendiri dan 4 indikator untuk saluran modul, dengan 1 indikator untuk setiap saluran. Jenis RTD yang kompatibel untuk modul ini adalah Nikel Besi, Nikel, Tembaga, dan Platina. Perhatikan bahwa modul ini tidak memerlukan catu daya eksternal dan melakukan kalibrasi sendiri secara otomatis saat frekuensi filter, jenis masukan, atau arus eksitasi, atau saat saluran diaktifkan. Konsumsi arus backplane modul 1746-NR4 adalah 50 mA masing-masing pada 5 Volt DC dan 24 Volt DC, dan konsumsi daya backplane maksimumnya adalah 1,5 Watt, dengan 0,3 Watt pada 5 Volt DC dan 1,2 Watt pada 24 Volt DC. Beban lebih permanen maksimum yang dapat ditangani modul ini adalah +/- 5 Volt DC untuk Volt dan +/- 5 mA untuk arus dan tegangan mode umum maksimumnya adalah +/- 1 Volt. Isolasi optik 1746-NR4 adalah 500 Volt DC selama 1 menit antara input dan ground sasis dan antara input dan backplane.

1746-NR4 juga bekerja pada suhu operasi 0 hingga 60 derajat Celsius dan dapat disimpan pada suhu non-operasional -40 hingga 85 derajat Celsius.

Modul 1746-NR4 merupakan modul Allen-Bradley yang termasuk dalam keluarga produk SLC 500. Modul ini merupakan modul Detektor Suhu Resistansi (RTD) yang digunakan untuk menghubungkan sensor RTD ke sistem kontrol SLC 500.

Modul ini memiliki empat (4) input RTD dengan masing-masing saluran mendukung berbagai jenis RTD. Jenis RTD yang kompatibel meliputi Platinum (385) 100, 200, 500, dan 1000; Platinum (3816) 100, 200, 500, dan 1000; Copper (426) 10, Nickel (618) 120, Nickel (672) 120, dan Nickel Iron (518) 604. Modul RTD ini dapat mengukur suhu serendah -200 hingga 850 Derajat Celsius. Setiap saluran input dilengkapi dengan deteksi sensor rusak yang dapat mengindikasikan korsleting atau sirkuit terbuka. Jika kesalahan ini terdeteksi, indikasi modul berada di luar jangkauan.

Modul ini juga kompatibel untuk mengukur variabel proses melalui pengkabelan langsung sinyal resistansi seperti 0 - 150 Ohm, 0 hingga 500 Ohm, 0 hingga 1000 Ohm, dan 0 hingga 300 Ohm. Modul ini dapat digunakan tidak hanya untuk mengukur suhu, tetapi juga untuk mengukur perpindahan atau gerakan atau perangkat tertentu seperti mekanisme pick and place, peralatan penjepit, dan banyak aplikasi lainnya.

Kompatibel untuk pemasangan pada perangkat keras model tetap yang menggunakan 1746-A2 sebagai rangka ekspansi atau pada rangka lokal atau rangka I/O jarak jauh pada perangkat keras model modular. Modul ini tidak dirancang untuk pemasangan pada slot 0 pada perangkat keras model modular karena Slot 0 dikhususkan untuk modul Pengontrol atau Adaptor SLC 500.

Spesifikasi teknis untuk 1746-NR4

Seri : SLC 500

Nomor Bagian/Nomor Katalog : 1746-NR4

Masukan : 4

Tipe Modul : Modul Input Analog RTD/Resistansi

Tidak. Jika Input : Empat (4)

Lebar pita : Frekuensi 2,62-65,5 Hertz

Sensor RTD yang Kompatibel: Platinum (385) 100, 200, 500 dan 1000; Platinum (3816) 100, 200, 500 dan 1000; Tembaga (426) 10, Nikel (618) 120, Nikel (672) 120, dan Nikel Besi (518) 604.

Waktu Pembaruan: 17 milidetik-1,2 detik

Kisaran masukan resistansi yang kompatibel: 0 - 150 Ohm, 0 hingga 500 Ohm, 0 hingga 1000 Ohm dan 0 hingga 300 Ohm

Arus Backplane : 50 mA

Konsumsi Daya Backplane: 1,5 W maks (0,3 W pada 5 V dc, 1,2 W pada 24 V dc)

Lokasi Sasis I/O : Slot apa pun kecuali Slot 0

Respon Langkah: 60 milidetik masuk, 2,5 milidetik keluar

Resolusi : .01 Derajat Celcius

Isolasi Operasional : 500 Volt/1 menit

Suhu Operasional : 0 hingga 60 derajat Celcius

Suhu Penyimpanan : -40 hingga 85 derajat Celcius

Metode Konversi A/D: Modulasi Sigma-delta

Layanan Kami:

1、Semua produk kami baru dan asli, dan berkualitas baik

2.Harga kami sangat kompetitif.

3. Kami mempunyai stok dalam jumlah besar, sehingga kami dapat membantu pelanggan mendapatkan komponen yang sulit didapatkan.

4. Semua pertanyaan akan dihargai dan akan dijawab dalam 24 jam.

Pengepakan & Pengiriman:

1. 100% Segel Pabrik Baru dan Asli!

2. Garansi: 1 tahun

3. Paket: Kemasan asli dengan karton.

4. Waktu pengiriman: Dikirim dalam 3-7 hari setelah pembayaran

5. Semua barang akan diuji sebelum pengiriman
