Allen Bradley 1746-NR8 Detektor Suhu Resistansi (RTD) / Modul Resistansi Baru dan Asli Kualitas Tinggi

Penulis: Allen Bradley 1746-NR8 Detektor Suhu Resistensi (RTD) / Modul resistensi

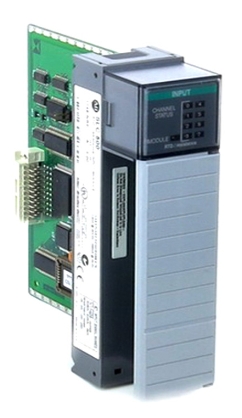

1746-NR8 adalah Detektor Suhu Resistansi (RTD)/Modul Resistansi. Modul ini menerima sinyal resistansi dari sensor RTD seperti Platinum (385) 100, 200, 500 dan 1000; Platinum (3816) 100, 200, 500 dan 1000; Tembaga (426) 10, Nikel (618) 120, Nikel (672) 120, dan Nikel Besi (518) 604 dan nilai resistansi langsung 0 - 150 Ohm, 0 hingga 500 Ohm, 0 hingga 1000 Ohm dan 0 hingga 300 Ohm.

Modul ini secara eksklusif digunakan untuk sistem SLC 500. Modul ini dapat digunakan secara khusus dengan dua (2) varian SLC 500 seperti model perangkat keras tetap dan modular. Modul ini menempati satu slot pada sasis apa pun yang digunakan dan tidak memerlukan catu daya eksternal. Modul ini ditenagai oleh daya backplane yang dihasilkan oleh catu daya sistem.

Modul ini terutama digunakan untuk aplikasi Suhu karena sensor RTD secara khusus digunakan untuk mengukur pembacaan suhu. Kemampuan resistansi modul ini berlaku untuk mengukur perpindahan atau gerakan atau perangkat mekanis. Biasanya, modul ini digunakan untuk mengukur panjang perjalanan, gerakan yang tercermin dari penurunan dan peningkatan pembacaan resistansi.

Modul ini mendukung sensor RTD 2-Wire, 3-Wire, dan 4-Wire. Untuk RTD 2-Wire, kabel yang direkomendasikan adalah kabel berpelindung Belden 9501 atau yang setara. Untuk RTD 3-Wire atau 4-Wire, gunakan kabel Belden 9533 atau Belden 83503. Untuk RTD 2-Wire, hindari penggunaan kabel yang panjang karena akan mengurangi keakuratan pengukuran. Hal ini tidak dapat dihindari, efek kabel yang panjang dapat diminimalkan dengan menggunakan kabel pengukur yang lebih rendah seperti kabel AWG #16, bukan AWG #24. Pada dasarnya, gunakan kabel dengan resistansi per kaki yang lebih rendah. Terminal dari Blok Terminal yang Dapat Dilepas (RTB) ditujukan untuk koneksi kabel tunggal saja.

Status saluran dapat dipantau melalui indikator LED sementara operasi modul dapat dipantau melalui indikator status LED. Modul ini memiliki filter digital low-pass dan filter input yang dapat diprogram. Konversi analog ke digital modul adalah modulasi sigma-delta. Proses kalibrasi otomatisnya terjadi setiap kali modul dinyalakan yang juga dapat diprogram ke siklus tertentu setiap 5 menit. Jenis RTD yang ada pada modul 1746-NR8 adalah tembaga, platinum, nikel-besi, dan nikel. Blok terminal yang kompatibel dengan modul ini adalah blok terminal Allen-Bradley 1746-RT-35. Konsumsi daya backplane modul 1746-NR8 adalah maksimum 1,82 W, dan konsumsi daya adalah 0,5 W pada 5 Volt DC dan 1,32 W pada 24 Volt DC. Konsumsi arus backplane 1746-NR8 adalah 100 mA pada 5 Volt DC dan 55 mA pada 24 Volt DC. Tegangan mode umum maksimumnya adalah +/- 1 Volt, sedangkan kelebihan beban permanen maksimumnya adalah +/- 5 mA untuk arus dan +/- 5 Volt DC. Tegangan isolasi modul 1746-NR8 kontinu pada 5 Volt DC antara saluran dan 500 Volt AC selama 1 menit antara input dan backplane, serta antara input dan ground sasis. Kisaran suhu pengoperasiannya adalah 32 hingga 140 derajat Fahrenheit, kisaran suhu penyimpanannya adalah -40 hingga 185 derajat Fahrenheit, dan kelembaban relatif non-kondensasinya adalah 5 hingga 95%.

Spesifikasi teknis untuk 1746-NR8

Seri : SLC 500

Nomor Bagian/Nomor Katalog : 1746-NR8

Masukan : 8

Tipe Modul : Modul Input Analog RTD/Resistansi

Arus Backplane (5 Volt) : 100 miliampere

Tidak. Jika Input : Delapan (8)

Arus Backplane (24 Volt) : 55 miliampere

Sensor RTD yang Kompatibel: Platinum (385) 100, 200, 500 dan 1000; Platinum (3816) 100, 200, 500 dan 1000; Tembaga (426) 10, Nikel (618) 120, Nikel (672) 120, dan Nikel Besi (518) 604.

Waktu Pembaruan: 6 milidetik hingga 2 detik

Kisaran masukan resistansi yang kompatibel: 0 - 150 Ohm, 0 hingga 500 Ohm, 0 hingga 1000 Ohm dan 0 hingga 300 Ohm

Arus Backplane : 100mA pada 5VDC; 55mA pada 24VDC

Konsumsi Daya Backplane: 1,82W maksimum (0,5W pada 5V dc, 1,32W pada 24V dc)

Respon Langkah: 60 milidetik masuk, 2,5 milidetik keluar

Lokasi Sasis I/O : Slot apa pun kecuali Slot 0

Kisaran Suhu Operasional : 32 hingga 140 derajat Fahrenheit

Resolusi : .01 Derajat Celcius

Suhu Operasional : 0 hingga 60 derajat Celcius

Suhu Penyimpanan : -40 hingga 85 derajat Celcius

Metode Konversi A/D : Modulasi sigma-delta
