Modul keluaran DC diskrit Allen Bradley 1746-OB16 SLC500 Baru dan Asli Kualitas tinggi

Penulis: Allen Bradley 1746-OB16 Modul keluaran DC diskrit SLC500

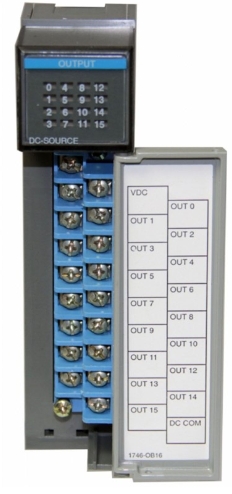

Modul 1746-OB16 adalah modul keluaran Diskrit yang kompatibel untuk digunakan dengan keluarga produk SLC500. Modul ini memiliki enam belas (16) saluran keluaran 24VDC yang digunakan untuk memberi energi pada perangkat listrik guna menerapkan kontrol manual dan otomatis pada proses atau mesin.

Modul 1746-OB16P adalah modul slot tunggal yang sesuai dengan slot mana pun pada sasis SLC500 kecuali modul paling kiri yang disediakan untuk prosesor atau modul komunikasi. Modul 1746-OB16P memiliki penarikan arus backplane sebesar 0,250 A pada 5 VDC dan 0 A pada 24 VDC. Modul ini memiliki arus bocor status MATI sebesar 1 mA dan arus beban sebesar 1 mA. Saluran Eacu memiliki Arus kontinu sebesar 1,5 A @ 30 °C (86 °F) 1,0 A @ 60 °C (140 °F) dan Arus kontinu per modul sebesar 6,4 A @ 0...60 °C (32...140 °F).

1746-OB16P tidak memiliki pengelompokan keluaran atau isolasi saluran individual. Ia hadir dengan satu kelompok tunggal, yang terdiri dari keseluruhan Enam Belas (16) saluran. Setiap saluran memiliki penundaan sinyal ON 0,1 ms dan penundaan sinyal OFF 1,0 ms dengan penurunan tegangan status ON 1,0 V pada 1,0 A dengan arus lonjakan per titik 4,0 A pada 10 ms dan arus lonjakan per modul 32,0 A pada 10 ms.

1746-OB16P dapat dipasang di sasis lokal, di sepanjang prosesor atau berfungsi pada stasiun I/O terdistribusi, di sepanjang adaptor komunikasi.

Modul Output DC Digital SLC 500 1746-OB16 oleh Allen-Bradley adalah modul DC dengan enam belas output DC 24V dan terpasang di slot kosong mana pun di Sasis I/O 1746. Modul ini memiliki 16 titik output dan peringkat listrik bidang belakang 0,280A pada 5 Volt DC dan satu 0A pada 24V DC. Modul 1746-OB16 memiliki waktu tunda sinyal maksimum yang bergantung pada beban sebesar 1 ms untuk MATI dan 0,1 ms untuk NYALA dan kehilangan arus maksimum 1 mA dalam kondisi MATI. Dalam kondisi NYALA, modul ini memiliki kehilangan tegangan 1,2 Volt pada 0,50A dan beban minimum yang dapat ditanggung setiap titik adalah 1 mA. 1746-OB16 memiliki arus masukan nominal 0,5A pada suhu 30 derajat Celsius dan 0,25A pada suhu 60 derajat Celsius untuk setiap titik keluaran dan memiliki arus masukan kotor 8A pada suhu 30 derajat Celsius dan 4A pada suhu 60 derajat Celsius per modul. Ia juga memiliki lonjakan arus 3A selama 10 ms yang berulang setiap 1 detik pada suhu 30 derajat Celsius dan 2 detik pada suhu 60 derajat Celsius (140 derajat Fahrenheit). 1746-OB16 menyediakan isolasi tegangan antara bidang belakang dan keluaran yang diuji pada 1500 Volt AC dan memiliki total pembuangan panas 7,6 Watt. Ia memiliki peringkat Lingkungan Berbahaya Kelas I, Divisi 2 UL-A196, CSA, dan C-UL, dan telah tersertifikasi CSA dan UL. Saat beroperasi, 1746-OB16 memiliki rentang suhu kerja 0 hingga 60 derajat Celsius (32 hingga 140 derajat Fahrenheit) pada tingkat kelembapan non-kondensasi 5 hingga 95% di sekitarnya dan dirancang untuk menahan guncangan operasional 30G dan getaran operasional 2,5G pada 57 hingga 200 Hertz.

Spesifikasi teknis untuk 1746-OB16

Tipe Modul : Modul Keluaran DC Digital

Seri : SLC500

Nomor Bagian/Nomor Katalog : 1746-OB16

Jumlah Output : Enam belas (16) keluaran

Tegangan Keluaran : Keluaran 24VDC

Rentang Tegangan Operasional : Tegangan 10-30VAC

Waktu Tunda Keluaran, OFF ke ON : 1,0 md

Waktu Tunda Keluaran, AKTIF ke NONAKTIF : 0,1 md

Arus bocor keadaan OFF : 1 juta

Arus Backplane pada 5,1 Volt : 0,135 Satuan

Arus kontinu per titik: 1,5 A @ 30 °C (86 °F) 1,0 A @ 55 °C (131 °F)

Arus kontinu per modul, maks: 6,4 A pada 0...60 °C (32...140 °F)

Rentang Tegangan : Sumber DC 10-50 Volt

Keluaran : 16

Arus/Keluaran : 0,5 atau 0,25 amp

Saat Ini/Modul : 8 atau 4 amp

Arus Backplane (5 Volt) : 280 miliampere

Arus/Modul (30 Celsius) : 9 amp

Aplikasi : Arus Tinggi

Respon Langkah: 60 milidetik masuk, 2,5 milidetik keluar

Pembuangan Panas : 7,6 Watt
