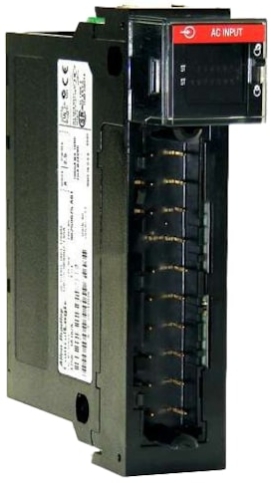

Penulis: Allen Bradley Modul ControlLogix 16 Pt D/I 120V AC 1756-IA16
Allen-Bradley 1756-IA16 adalah modul ControlLogix yang memiliki Enam Belas (16) saluran input Diskret. Modul ini memiliki Dua (2) grup yang masing-masing terdiri dari Delapan (8) saluran input dan beroperasi pada tegangan sinyal nominal 120VAC dengan rentang tegangan operasi 74-132 VAC dengan frekuensi 47-63 Hz. Modul ini kompatibel untuk digunakan dengan semua chassis ControlLogix. Modul 1756-IA32 memiliki Dua (2) grup input dengan masing-masing grup input memiliki Delapan (8) saluran. Modul ini dilengkapi dengan LED status saluran individual yang aktif untuk memberikan umpan balik mengenai status setiap saluran. Setiap saluran input memiliki waktu tunda perangkat keras maks. 10 ms + waktu filter untuk transisi sinyal OFF ke ON dan maks. 8 ms + waktu filter untuk transisi sinyal ON ke OFF. Waktu filter yang dapat dipilih pengguna untuk transisi OFF ke ON adalah 1 ms atau 2 ms dan 9 ms atau 18 ms untuk transisi ON ke OFF. Modul ini memiliki waktu pembaruan siklik 200 µs-750 ms.
Spesifikasi teknis untuk tahun 1756-IA16
Pabrikan:Rockwell Automation
Tegangan Masukan: Bahasa Indonesia:Tegangan 120VAC
Seri: Bahasa Indonesia:KontrolLogix
Nomor Bagian/Nomor Katalog: Bahasa Indonesia:tahun 1756-IA16
Merek: Bahasa Indonesia:Allen Bradley, seorang
Jumlah Input: Bahasa Indonesia:Enam belas (16)
Rentang Tegangan Input: Bahasa Indonesia:Tegangan 74-132VAC
Arus ON-state, min.: Bahasa Indonesia:5 mA pada 79V AC, 47…63Hz
Arus ON state, maks.: Bahasa Indonesia:13 mA pada 132V AC, 47…63Hz
Waktu pembaruan siklik: Bahasa Indonesia:200 µs…750 ms
Penundaan Sinyal, Transisi AKTIF: Bahasa Indonesia:Penundaan perangkat keras: maks. 8 ms + waktu filter Waktu filter yang dapat dipilih pengguna: 9 ms atau 18 ms
Penundaan Sinyal, Transisi MATI: Bahasa Indonesia:Penundaan perangkat keras: maks. 10 ms + waktu filter Waktu filter yang dapat dipilih pengguna: 1 ms atau 2 ms
Arus Backplane, 5.1VDC: Bahasa Indonesia:100 mA
Arus Backplane, 24VDC: Bahasa Indonesia:2 mA
Total daya Backplane: Bahasa Indonesia:0,58 Watt
Blok Terminal yang Dapat Dilepas (RTB): Bahasa Indonesia:1756-TBNH 1756-TBSH
Tipe Modul: Bahasa Indonesia:Modul Input AC Digital
Masukan: Bahasa Indonesia:16
Rentang Tegangan Operasional: Bahasa Indonesia:74 hingga 132 Volt AC
Waktu Penundaan Input: Bahasa Indonesia:Dapat diprogram 9 atau 18 milidetik
Arus Operasi Minimum: Bahasa Indonesia:5 miliampere pada 74 Volt AC
Arus Operasi Maksimum: Bahasa Indonesia:13 miliampere pada 132 Volt AC
Arus Masukan Maksimum, Keadaan Mati: Bahasa Indonesia:2,5 miliampere
Disipasi Daya (Maks):5,8 Watt pada 60 derajat Celcius
Arus Backplane pada 5 Volt:105 miliampere
Arus Backplane pada 24 Volt: 2 miliampere
Keterangan:
Allen-Bradley 1756-IA16 adalah modul input AC enam belas (16) saluran dari platform ControlLogix Programmable Automation Controller (PAC). Modul ini digunakan untuk menghubungkan perangkat pensinyalan diskret seperti sakelar, kontak bantu, dan perangkat operasi serupa yang diberi peringkat untuk 120 VAC, nominal dan rentang tegangan 74-132 VAC dengan frekuensi 47-63 Hz. Modul ini menarik arus dari bidang belakang sebesar 100 mA @ 5,1 VDC dan 2 mA @ 24 VDC. Modul ini mengonsumsi daya total bidang belakang sebesar 0,58 Watt dan disipasi daya maksimum sebesar 5,8 W @ 60 °C (140 °F) dengan disipasi termal sebesar 18,41 BTU/jam.1756-IA32 memiliki tegangan OFF state maksimum 20VAC dan arus OFF state maksimum 2,5 mA. Demikian pula, nilai arus ON state minimum 5 mA @ 74V AC dan arus ON state maksimum 13 mA @ 132V AC. Ia mampu menahan arus masuk maksimum 250 mA puncak.
