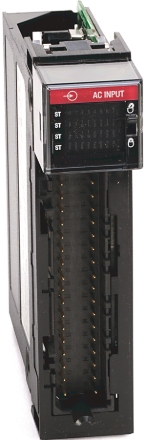

Modul Allen Bradley 1756-IA32 ControlLogix 32 Pt D/I 120V AC Baru

Penulis: Allen BradleyModul ControlLogix 1756-IA32 32 Pt D/I 120V AC

Allen-Bradley 1756-IA32 adalah modul input Diskrit ControlLogix. Ini adalah modul input AC yang memiliki Tiga Puluh Dua (32) saluran input, menerima rentang tegangan sinyal 74-132VAC dalam Dua (2) kelompok yang masing-masing terdiri dari Enam Belas (16) saluran. Modul ini dapat dipasang pada sasis I/O lokal atau terdistribusi 1756.1756-IA32 merupakan bagian dari keluarga produk ControlLogix Programmable Automation Controller (PAC). Setiap saluran modul input ini memiliki penundaan perangkat keras tetap seperti penundaan 1,5 ms dalam transisi OFF ke ON dan penundaan 1 ms dalam transisi ON ke OFF. Penundaan yang dapat dikonfigurasi pengguna juga dapat diatur dengan opsi waktu filter 1 ms atau 2 ms untuk transisi OFF ke ON dan 9 ms atau 18 ms untuk transisi ON ke OFF.Untuk mengakhiri sinyal input ke 1756-IA32, diperlukan modul Removable Terminal Block (RTB). Modul RTB yang kompatibel meliputi 1756-TBCH yang merupakan terminal penjepit sangkar dan 1756-TBSH yang merupakan terminal penjepit pegas.Modul ini memiliki penarikan arus 165 mA pada 5,1 V, 2 mA pada 24 VDC dan mengonsumsi daya backplane 0,9 Watt dengan disipasi daya 6,1 Watt pada 60 Derajat Celsius dan Disipasi Termal 20,8 BTU/Jam.

Spesifikasi teknis untuk tahun 1756-IA32

Pabrikan:Rockwell Automation

Arus Backplane pada 24 Volt: Bahasa Indonesia:2 miliampere

Disipasi Daya (Maks): Bahasa Indonesia:6,1 W pada suhu 60 °C (140 °F)

Rentang Tegangan Operasional: Bahasa Indonesia:Tegangan 74-132 VAC

Tegangan Masukan: Bahasa Indonesia:Tegangan AC 120 VAC Volt

Tipe Modul: Bahasa Indonesia:Modul Input DC Digital

Seri: Bahasa Indonesia:KontrolLogix

Nomor Bagian/Nomor Katalog: Bahasa Indonesia:tahun 1756-IA32

Merek: Bahasa Indonesia:Allen Bradley, seorang

Jumlah Input: Bahasa Indonesia:Tiga Puluh Dua (32) Input

Modul Kunci: Bahasa Indonesia:Elektronik

Waktu Tunda Input, OFF ke ON Penundaan perangkat keras: Bahasa Indonesia:1,5 ms nom/10 ms maks + waktu filter

Waktu Tunda Input, AKTIF ke NONAKTIF Penundaan perangkat keras: Bahasa Indonesia:1 ms nom/8 ms maks + waktu filter

Disipasi Termal: Bahasa Indonesia:20,8 BTU/jam pada suhu 60 °C (140 °F)

Blok Terminal yang Dapat Dilepas: Bahasa Indonesia:1756-TBCH; 1756-TBSH

Masukan: Bahasa Indonesia:32

Waktu Penundaan Input: Bahasa Indonesia:Dapat diprogram 9 atau 18 milidetik

Arus Operasi Minimum: Bahasa Indonesia:5 miliampere pada 74 Volt AC

Arus Operasi Maksimum: Bahasa Indonesia:10 miliampere pada 132 Volt AC

Arus Masukan Maksimum, Keadaan Mati: Bahasa Indonesia:2,5 miliampere

Arus Backplane pada 5 Volt: Bahasa Indonesia:165 miliampere

Blok Terminal yang Dapat Dilepas: Bahasa Indonesia:1756-TBCH, 1756-TBS6H

Keterangan:

Allen-Bradley 1756-IA32 adalah Modul I/O Digital ControlLogix. Modul input AC ini memiliki layar tempat pengguna dapat memeriksa status input dan komunikasinya, serta kesehatan modul. Modul khusus ini memiliki 32 input yang tersedia, dengan 16 titik tersedia di setiap grup. Rumah blok terminal yang dapat dilepas atau RTB, yang kompatibel dengan 1756-IA32 adalah 1756-TBCH dan 1756-TBS6H. Tegangan isolasi kontinu modul ini adalah 250 V. Kategori tegangannya adalah 120 V AC dan 50/60 Hz, sama dengan tegangan inputnya. Pengambilan arus modul pada 24 V adalah 2 mA dan 165 mA pada 5,1 V. Tegangan operasi berkisar dari 74 hingga 132 V AC dan 47 hingga 63 Hz. Daya backplane total modul 1756-IA32 adalah 0,9 W dan arus masuk maksimum adalah 390 mA. Waktu tunda input, dari sekrup ke backplane, tersedia dalam modul ini dari mati ke hidup, tunda perangkat keras adalah 1,5 ms secara nominal atau maksimum 10 ms ditambah waktu filter yang dapat dipilih pengguna (1 ms atau 2 ms), sementara dari hidup ke mati, tunda perangkat keras adalah 1 ms secara nominal atau maksimum 8 ms ditambah waktu filter yang dapat dipilih pengguna (9 ms atau 18 ms). Disipasi daya maksimum adalah 6,1 W pada 60 Derajat Celsius dan disipasi termal adalah 20,8 BTU/jam. Pada kondisi mati, tegangan maksimum adalah 20 V dan arus maksimum adalah 2,5 mA. Di sisi lain, arus kondisi hidup berkisar dari minimum 5 mA pada 74 V AC hingga maksimum 15 mA pada 132 V AC.
