Penulis: Allen BradleyModul ControlLogix 1756-IB32 32 Pt 12/24V DC D/I

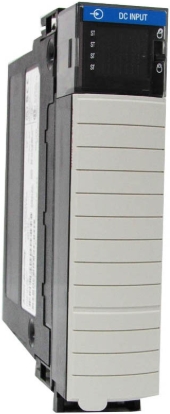

Allen-Bradley 1756-IB32 adalah modul I/O digital ControlLogix. Sebagai bagian dari sistem ControlLogix, modul input ini memiliki 32 input yang tersedia dalam 2 kelompok, dengan 16 titik di setiap kelompok. Modul ini dipasang ke sasis ControlLogix dengan menggunakan rumah blok terminal yang dapat dilepas, atau RTB, seperti Allen-Bradley 1756-TBCH atau 1756-TBS6H. Modul ini menempati satu slot Sasis ControlLogix dan dilengkapi dengan tipe penutup terbuka. Modul 1756-IB32 memiliki rentang tegangan operasi 10 hingga 31,2 Volt DC dan tegangan input nominal 24 Volt DC. Modul ini memiliki kategori tegangan 12/24 Volt DC sink, penarikan arus 120 mA pada 5,1 Volt dan 2 mA pada 24 Volt, dan total daya backplane sebesar 0,66 W. Disipasi daya maksimum adalah 6,2 W pada 60 derajat Celsius, sedangkan disipasi termal adalah 21,1 BTU/jam, juga pada 60 derajat Celsius. Modul I/O digital Allen-Bradley 1756-IB32 ControlLogix juga memiliki peringkat arus masuk maksimum 250 mA, yang menurun hingga kurang dari 37% dalam 22 milidetik tanpa aktivasi. Dalam keadaan mati, arus maksimumnya adalah 2,27 mA dan tegangan maksimumnya adalah 5 Volt. Waktu tunda input untuk proses mati-ke-hidup dan hidup-ke-mati berbeda. Untuk proses on-to-off, terdapat penundaan perangkat keras hingga 380 mikrodetik ditambah waktu filter yang dapat dikonfigurasi pengguna sebesar 0, 1, atau 2 milidetik. Waktu penundaan on-to-off mencakup waktu penundaan perangkat keras hingga 420 mikrodetik ditambah waktu filter yang dapat dikonfigurasi pengguna sebesar 0, 1, 2, 9, atau 18 milidetik.
Spesifikasi teknis untuk 1756-IB32
Pabrikan:Rockwell Automation
Merek: Bahasa Indonesia:Allen Bradley, seorang
Nomor Bagian/Nomor Katalog: Bahasa Indonesia:1756-IB32
Seri: Bahasa Indonesia:KontrolLogix
Masukan: Bahasa Indonesia:32
Tipe Modul: Bahasa Indonesia:Modul Input DC Digital
Jumlah Input: Bahasa Indonesia:Tiga Puluh Dua (32) Input
Tegangan Masukan: Bahasa Indonesia:Tegangan DC 12-24 Volt
Rentang Tegangan Operasional: Bahasa Indonesia:Tegangan DC 10-31,2 Volt
Modul Kunci: Bahasa Indonesia:Elektronik
Arus Operasi Maksimum: Bahasa Indonesia:5,5 miliampere
Waktu Penundaan Input: Bahasa Indonesia:2 milidetik ditambah waktu filter yang dipilih
Arus Masukan Maksimum, Keadaan Mati: Bahasa Indonesia:1,5 miliampere
Arus Operasi Minimum: Bahasa Indonesia:2 miliampere pada 10 Volt DC
Waktu Tunda Input, OFF ke ON Penundaan perangkat keras: Bahasa Indonesia: 380 µs maks + waktu filter
Arus Backplane pada 5 Volt: Bahasa Indonesia:120 miliampere
Waktu Tunda Input, AKTIF ke NONAKTIF Penundaan perangkat keras: Bahasa Indonesia:420 µs maks + waktu filter
Disipasi Daya (Maks): Bahasa Indonesia:6,2 W pada suhu 60 °C (140 °F)
Arus Backplane pada 24 Volt: Bahasa Indonesia:2 miliampere
Arus Backplane pada 5,1 Volt: Bahasa Indonesia:100 miliampere
Disipasi Termal: Bahasa Indonesia:21,1 BTU/jam pada suhu 60 °C (140 °F)
Blok Terminal yang Dapat Dilepas: Bahasa Indonesia:1756-TBCH 1756-TBSH
Keterangan:
Allen-Bradley 1756-IB32 adalah modul input Diskrit Berdensitas Tinggi yang termasuk dalam keluarga produk ControlLogix dari Programmable Automation Controllers (PAC). Modul ini memiliki Tiga Puluh Dua (32) saluran input, dikelompokkan dalam Dua (2) dengan Enam Belas (16) saluran di setiap kelompok.
FAQ & Kontak:
T: Apakah Anda perusahaan dagang atau produsen?
A: Kami adalah perusahaan dagang.
T: Berapa lama waktu tunggu Anda?
A: Biasanya butuh waktu satu hingga tiga hari jika stok tersedia. Jika stok barang tidak tersedia, Anda perlu bernegosiasi.
T: Apakah perusahaan Anda menyediakan sampel? Apakah gratis atau ada biaya tambahan?
A: Tergantung pada barang yang Anda butuhkan dan jumlah yang Anda pesan.
T: Apa syarat pembayaran Anda?
A: 100% T/T sebelum pengiriman. Jika jumlahnya banyak, kita bisa bernegosiasi.
