Penulis: Allen Bradley Modul HART A/I ControlLogix 1756-IF16H 16 Pt

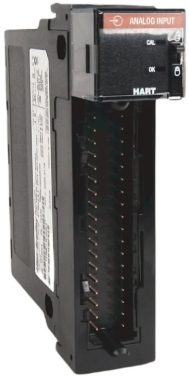

Modul input Allen-Bradley 1756-IF16H merupakan modul input analog tipe ControlLogix HART. Modul ini digunakan untuk menghubungkan pengontrol Logix ke sistem mesin industri. Modul input analog 1756-IF16H beroperasi dengan menerima sinyal dari perangkat pemancar nilai proses dan mengubahnya menjadi nilai pengukuran seperti nilai suhu atau tekanan yang dapat digunakan oleh pengontrol Logix. Modul ini dirancang untuk dipasang di sasis ControlLogix dengan blok terminal RTB atau blok terminal yang dapat dilepas yang menampung semua kabel sisi lapangannya. Modul input analog 1756-IF16H memiliki modem HART terpisah untuk setiap saluran input.
Spesifikasi teknis untuk 1756-IF16H
Pabrikan:Rockwell Automation
Resolusi: Bahasa Indonesia:16-21 bit
Tipe Modul: Bahasa Indonesia:Modul Input Analog dengan protokol HART
Nomor Bagian/Nomor Katalog: Bahasa Indonesia:1756-IF16H
Merek: Bahasa Indonesia:Allen Bradley, seorang
Keluarga Produk: Bahasa Indonesia:Terminal Operator PanelView Plus / PanelView Plus CE
Jumlah Input: Bahasa Indonesia:16 Input diferensial; Modem HART khusus per saluran
Sinyal analog: Bahasa Indonesia:0-20 mA dan 4-20 mA
Metode konversi: Bahasa Indonesia:Perkiraan berturut-turut
Format Data: Bahasa Indonesia:Mode integer (rata kiri, pelengkap 2 s) IEEE 32-bit floating point
Waktu pemindaian input modul, min: Bahasa Indonesia:11…328 ms (tergantung filter)
Waktu pemindaian HART modul: Bahasa Indonesia:Perkirakan 1 detik jika semua saluran mendukung HART
Blok Terminal yang Dapat Dilepas: Bahasa Indonesia:1756-TBCH; 1756-TBS6H
Arus Backplane, 5.1VDC: Bahasa Indonesia:200mA
Arus Backplane, 24VDC: Bahasa Indonesia:125 mA
Total daya Backplane: Bahasa Indonesia:4,02W
Seri: Bahasa Indonesia:KontrolLogix
Masukan: Bahasa Indonesia:16 Diferensial
Rentang Tegangan Input: Bahasa Indonesia:0-20 atau 4-20 miliampere
Perlindungan Tegangan Lebih: Bahasa Indonesia:Tegangan DC 8 Volt
Tegangan Isolasi: Bahasa Indonesia:50 Volt Kontinu
Lampiran: Bahasa Indonesia:Membuka
Blok Terminal yang Dapat Dilepas: Bahasa Indonesia:1756-TBCH, 1756-TBS6H
Keterangan:
Allen-Bradley 1756-IF16H merupakan modul input analog dari ControlLogix Programmable Logic Controller Automation (PAC) 1756. Modul ini mendukung integrasi sinyal input 0-20 mA atau 4-20 mA melalui hardwiring dan protokol komunikasi Highway Addressable Remote Transducer (HART). Modul ini menyediakan Enam Belas (16) sinyal arus diferensial dan Satu (1) modem HART per saluran.
1756-IF16H memiliki Konverter Analog ke Digital (ADC) terintegrasi yang menggunakan metode aproksimasi berurutan. Rentang resolusi konversi analog adalah 16-21 bit, yang memungkinkan lebih banyak titik pengukuran untuk ditampilkan. Sinyal yang dikonversi disimpan dalam mode Integer (rata kiri, komplemen 2 s) angka floating point IEEE 32-bit.
Allen-Bradley merekomendasikan penggunaan koneksi kabel tunggal saat mengakhiri sinyal ke 1756-IF16H. Diameter kabel adalah 0,33…2,1 mm2 (22…14 AWG) kabel tembaga terlindung padat atau terpilin dengan peringkat isolasi 105 °C (221 °F) atau lebih tinggi dan ketebalan isolasi maksimum 1,2 mm (3/64 in.). Blok Terminal Lepas-Pasang (RTB) yang Kompatibel untuk digunakan dengan 1756-IF16H adalah 1756-TBCH dan 1756-TBS6H.
1756-IF16H memiliki akurasi terkalibrasi yang lebih baik dari 0,13% dari jangkauan pada semua filter sementara kesalahan modul adalah 0,3% dari jangkauan. Waktu pemindaian input modul adalah 11…328 ms yang bergantung pada filter sementara waktu pemindaian HART modul diperkirakan 1 d jika semua saluran diaktifkan HART.
