Allen Bradley 1756-IF8 ControlLogix 8 Point A/I Module Baru

Penulis: Allen BradleyModul A/I 8 Titik ControlLogix 1756-IF8

Allen-Bradley 1756-IF8 adalah modul input analog dari keluarga produk ControlLogix. Modul ini memiliki delapan (8) saluran input diferensial single-ended dan dua saluran input diferensial berkecepatan tinggi, yang dapat dikonfigurasi untuk sinyal input +/-10VDC, 0-10VDC, 0-5VDC, dan 0-20 mA dengan resolusi 15 bit untuk +/-10VDC dan 16 bit untuk jenis sinyal lainnya.Hampir tidak ada batasan untuk jumlah instans instalasi modul ini. Sebagian besar pengontrol ControlLogix mampu menangani hingga 4000 sinyal I/O analog. 1756-IF8 dapat diinstal di sasis lokal di sepanjang pengontrol atau di dalam rak I/O terdistribusi.1756-IF8 menggunakan metode konversi Sigma-Delta dan menyimpan sinyal yang diterima dalam mode Integer (rata kiri, komplemen 2 s) register floating point IEEE 32-bit. Ia menggunakan blok terminal lepas-pasang (RTB) 1756-TBCH dan 1756-TBSH dengan kunci mekanis yang ditentukan pengguna.

Spesifikasi teknis untuk 1756-IF8

Pabrikan:Rockwell Automation

Arus Backplane (24 Volt): Bahasa Indonesia:40mA

Disipasi Daya (Maks) Mode tegangan: Bahasa Indonesia:1,73 W Mode saat ini: 2,33 W

Arus Backplane (5Volt): Bahasa Indonesia:150mA

Tipe Modul: Bahasa Indonesia:Masukan Analog

Seri: Bahasa Indonesia:KontrolLogix

Nomor Bagian/Nomor Katalog: Bahasa Indonesia:1756-IF8

Merek: Bahasa Indonesia:Allen Bradley, seorang

Jumlah Input: Bahasa Indonesia:8- saluran masukan Tegangan / Arus

Metode Konversi: Bahasa Indonesia:Sigma Delta

Format data: Bahasa Indonesia:Mode integer (rata kiri, pelengkap 2 s) IEEE 32-bit floating point

Rentang sinyal masukan: Bahasa Indonesia:-10…10V 0…10V 0…5V 0…20mA

Resolusi Masukan: Bahasa Indonesia:±10,25V: 320 µV/hitungan (15 bit tanda plus bipolar) 0…10,25V: 160 µV/hitungan (16 bit) 0…5,125V: 80 µ/V hitungan (16 bit) 0…20,5mA: 0,32 µA/hitungan (16 bit)

Masukan: Bahasa Indonesia:2 diferensial kecepatan tinggi, 4 diferensial, 8 ujung tunggal

Resolusi Masukan: Bahasa Indonesia:(+--) 10,25 Volt, 0-5,125 Volt, 0-10,25 Volt

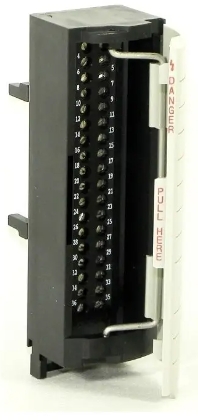

Blok Terminal yang Dapat Dilepas: Bahasa Indonesia:1756-TBCH, 1756-TBS6H

Konsumsi Daya: Bahasa Indonesia:1,73 Watt

Keterangan:

Allen-Bradley 1756-IF8 adalah modul masukan analog dari keluarga ControlLogix Programmable Automation Controller (PAC). Modul masukan analog ini memiliki Delapan (8) saluran masukan yang dapat dikonfigurasi untuk berbagai sinyal masukan seperti sinyal Tegangan +/-10VDC, 0-10VDC dan 0-5VDC dan sinyal Arus 0-20 mA. Modul ini biasanya digunakan untuk antarmuka instrumen dan perangkat pembangkit sinyal analog seperti pemancar, transduser, pemisah sinyal, isolator sinyal, panel meter dan perangkat lain yang mampu serupa. 1756-IF8 adalah modul slot tunggal dengan resolusi konversi tinggi. Ia memiliki resolusi yang bervariasi, dari 15-bit hingga 16-bit. Resolusi modul spesifik adalah ±10.25V: 320 µV/hitungan (15 bit tanda plus bipolar) untuk +/-10VDC, 160 µV/hitungan (16 bit); untuk 0-10VDC, hitungan 80 µ/V (16 bit); untuk 0-5VDC dan 0…20,5mA: 0,32 µA/hitungan (16 bit) untuk sinyal 0-20 mA.

1756-IF8 dapat disambungkan dengan tiga cara berbeda: penyambungan ujung tunggal, penyambungan diferensial, dan penyambungan diferensial mode kecepatan tinggi. Pada penyambungan ujung tunggal, semua perangkat input dihubungkan ke ground yang sama dan memungkinkan perbandingan satu sisi input sinyal ke ground sinyal. Perbedaan tersebut kemudian digunakan oleh modul dalam menghasilkan data digital untuk pengontrol. Menggunakan metode penyambungan ujung tunggal memaksimalkan jumlah saluran yang dapat digunakan modul. Anda harus menggunakan penyambungan diferensial ketika aplikasi Anda dapat memiliki pasangan sinyal terpisah atau ground yang sama tidak tersedia dan ketika Anda memerlukan kekebalan kebisingan yang lebih baik di lingkungan Anda. Saluran dalam metode penyambungan ini tidak sepenuhnya terisolasi satu sama lain. Namun ketika Anda memerlukan pembaruan data tercepat yang memungkinkan, Anda harus menggunakan metode penyambungan diferensial mode kecepatan tinggi. Perhatikan bahwa mode ini hanya memungkinkan penggunaan satu dari setiap empat saluran pada modul.

Fitur khusus dari 1756-IF8 meliputi filter modul, deteksi under-range/over-range, alarm proses, deteksi wire off, beberapa rentang input, pengambilan sampel waktu nyata, filter digital, dan alarm laju. Nilai tegangan dan arus backplane-nya adalah 5,1 Volt DC, maksimum 150 miliampere, 24 Volt DC, dan maksimum 40 miliampere. Ia memiliki rentang arus input 4 hingga 20 miliampere dan rentang tegangan input -10 hingga 10 Volt. Konsumsi daya adalah 1,73 Watt dan perlindungan tegangan lebih maksimum adalah 30 Volt DC (tegangan) dan 8 Volt DC (arus).
