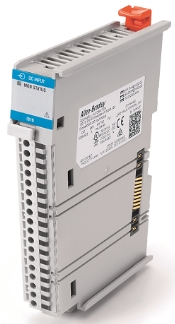

Penulis: Allen Bradley Modul Input DC Kompak 5000 5069-IB16
Allen-Bradley 5069-IB16 adalah modul input Diskret Compact 5000. Ini adalah modul input DC yang memiliki enam belas (16) saluran input sinking, yang menerima rentang tegangan sinyal 10-32VDC dalam satu grup saluran input. Modul ini memiliki rentang arus input 4-7,4 mA per saluran @ 10-32VDC. Modul ini memerlukan RTB untuk mengakhiri sinyal jika RTB yang kompatibel mencakup RTB 5069-RTB18-SPRING dan RTB 5069-RTB18-SCREW.
Spesifikasi teknis untuk 5069-IB16
Tipe Modul: Modul Input DC Digital
Nomor Bagian/Nomor Katalog: Bahasa Indonesia:5069-IB16
Merek: Bahasa Indonesia:Allen Bradley, seorang
Pabrikan: Bahasa Indonesia:Otomasi Rockwell
Seri: Bahasa Indonesia:Kompak 5000 I/O
Jumlah Input: Bahasa Indonesia:Enam belas (16) Input
Tegangan Masukan: Bahasa Indonesia:Tegangan 12/24 volt
Rentang Tegangan Operasional: Bahasa Indonesia:Tegangan 10-32VDC
Modul Kunci: Bahasa Indonesia:Elektronik
Waktu Tunda Input, OFF ke ON: Bahasa Indonesia:50 µs + waktu penyaringan
Disipasi Daya (Maks): Bahasa Indonesia:3,9W
Kekuatan MOD: Bahasa Indonesia:75 mA pada tegangan 18…32V DC
MOD Daya passthrough, maks: Bahasa Indonesia:9,55A pada tegangan 18…32VDC
Kekuatan SA: Bahasa Indonesia:200mA pada 79…264V AC
Daya SA Passthrough, maks: 9,95 A @ 79…264V AC
Disipasi Termal: 13,3 BTU/jam
Blok Terminal yang Dapat Dilepas: 5069-RTB18-SPRING RTB; 5069-RTB18-SCREW RTB
Jumlah Input: 1 Grup 16 Saluran (Tenggelam)
Jumlah Output:N/A
Kategori Tegangan:12/24 Volt DC Sink
Rentang Tegangan Masukan: 10-32 Volt DC
Rentang Tegangan Keluaran: N/A
Disipasi Daya:3,9 Watt
Tipe Penutup: Tidak Ada (Gaya Terbuka)
Dimensi: 5,4 x 0,87 x 4,2 inci (138 x 22 x 105 mm)
Berat: 0,39 pon (175 gram)
Keterangan:
5069-IB16 adalah modul input diskret dari Allen-Bradley. Modul ini merupakan bagian dari keluarga Compact 5000 I/O. Modul ini beroperasi pada rentang tegangan 10-32VDC dan menyediakan Enam Belas (16) saluran input sinking, yang memungkinkan perangkat pensinyalan diintegrasikan ke Programmable Automation Controller (PAC).
5069-IB16 mendukung fungsi sebagai modul I/O lokal dari pengontrol CompactLogix atau sebagai komponen I/O Terdistribusi, yang dipasang dengan adaptor komunikasi I/P Ethernet Compact 5000. Terlepas dari penggunaan modul, saluran input modul ini aktif pada pasokan Tegangan minimum 10VDC dan maksimum 32VDC dengan nilai nominal 24VDC. Demikian pula, arus On-State minimum adalah 4 mA @ 10V dan arus On-state maksimum 7,4 mA @ 32VDC sedangkan arus input nominal adalah 6 mA @ 24VDC.
Modul ini dipasang pada rel DIN. Mirip dengan modul lain dalam seri ini, modul ini dilengkapi dengan kait rel DIN serta bagian atas dan bawah yang saling terkait untuk memastikan keselarasan yang tepat antara modul yang berdekatan. Modul ini digunakan dengan blok terminal yang dapat dilepas (RTB) untuk pemasangan kabel sinyal input. RTB yang kompatibel untuk modul ini meliputi RTB 5069-RTB18-SPRING dan RTB 5069-RTB18-SCREW. Saat membuat sambungan sinyal, ukuran kabel yang sesuai adalah kabel tembaga berpelindung padat atau terpilin berukuran 0,5-1,5 mm2 (22-16 AWG) dengan nilai isolasi 105 °C (221 °F) atau lebih tinggi dan diameter maksimum termasuk isolasi 2,9 mm (0,11 in.). Hanya Satu (1) kabel yang direkomendasikan per terminal saat menggunakan RTB tipe pegas. Demikian pula, bila digunakan sekrup jenis RTB, ukuran kawat yang disarankan adalah kawat tembaga terlindung padat atau pilin berukuran 0,5-1,5 mm2 (22…16 AWG) dengan nilai isolasi 105 °C (221 °F) atau lebih tinggi dan diameter maksimum 3,5 mm (0,14 in.) termasuk isolasi.
Tegangan input modul ini berkisar antara 10-32V DC. Arus masuk maksimum (daya MOD) modul ini adalah 75 mA. Tegangan passthrough (daya MOD) modul ini adalah antara 18-32V DC. Disipasi daya maksimum modul ini adalah 3,9 W. Disipasi termal maksimum modul ini adalah 13,3 BTU/jam. Allen-Bradley 5069-IB16 dipasok sebagai peralatan tipe terbuka. 5069-IB16 ditujukan untuk penggunaan di lingkungan industri. Modul ini digunakan di lingkungan polusi 2 (sebagaimana didefinisikan dalam EN/IEC0664-1) saat diterapkan di lingkungan Zona 2. Penutup harus dapat diakses hanya melalui peralatan. Harap gunakan catu daya eksternal terpisah untuk daya MOD dan daya SA. Ini dapat mencegah konsekuensi yang tidak diinginkan yang dapat terjadi jika Anda hanya menggunakan satu.
