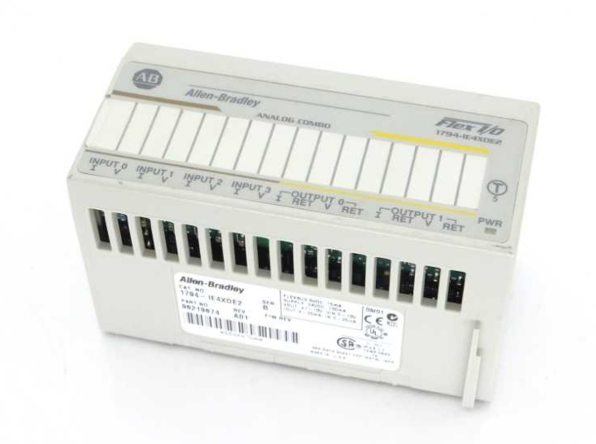

Modul I/O Fleksibel Allen Bradley 1794-IE4XOE2/B: Pakar Pemrosesan Sinyal Analog dalam Otomasi Industri

Dalam bidang otomasi industri, akuisisi dan kontrol sinyal analog yang presisi merupakan kunci untuk mencapai efisiensi produksi. Modul input/output analog kombinasi Flex I/O 1794-IE4XOE2/B yang diluncurkan oleh Allen Bradley (Rockwell Automation) telah menjadi komponen inti dalam skenario kontrol proses, akuisisi data, dan kontrol peralatan mekanis berkat presisi tinggi, konfigurasi fleksibel, dan desain arsitektur terdistribusinya.

1、 Tinjauan modul: Pisau Tentara Swiss untuk pemrosesan sinyal analog

1794-IE4XOE2/B termasuk dalam seri Flex I/O, yang dirancang khusus untuk sistem kontrol terdistribusi. Keunggulan utamanya terletak pada integrasi 4 saluran input analog dan 2 saluran output analog, mendukung sinyal arus (0-20mA/4-20mA) dan tegangan (± 10VDC/0-10VDC), serta dapat beradaptasi secara fleksibel dengan perangkat lapangan seperti sensor dan aktuator. Modul ini mengadopsi instalasi rel DIN yang ringkas, mendukung hot-plugging, dan mudah untuk dikembangkan serta dirawat.

2、 Penjelasan rinci tentang parameter teknis: keseimbangan antara akurasi dan kecepatan

1. Saluran masukan analog

Jangkauan sinyal:

Arus: 0-20mA/4-20mA (dapat dikonfigurasi)

Tegangan: ± 10VDC/0-10VDC (dapat dikonfigurasi)

Resolusi:

Input monopolar: 12 bit (akurasi ± 0,025% dari skala penuh)

Masukan bipolar: 11 bit + bit tanda (akurasi ± 0,05% dari skala penuh)

Kecepatan konversi: 256 μ s/saluran (ADC perkiraan berurutan)

Waktu respons:

Langkah tegangan: 9,4 ms (mencapai nilai kondisi stabil 63%)

Langkah saat ini: 18,2 ms (mencapai nilai kondisi stabil 63%)

Impedansi masukan:

Mode tegangan: 100k Ω

Mode saat ini: 238 Ω

Rasio penolakan mode umum:

Terminal tegangan: -17dB pada 3Hz, -50dB pada 10Hz

Terminal saat ini: -9dB pada 3Hz, -3.5dB pada 15Hz

2. Saluran keluaran analog

Jangkauan sinyal:

Arus: 0-20mA/4-20mA (dapat dikonfigurasi)

Tegangan: ± 10VDC

Resolusi: 12 bit (DAC Modulasi Lebar Pulsa)

Ketepatan:

Pada suhu 25 ℃: ± 0,133% dari skala penuh

Pada suhu -25 ℃: ± 0,425% dari skala penuh

Kapasitas beban:

Tegangan keluaran: kemampuan mengemudi maksimum 3mA

Output saat ini: Mendukung beban dari 0 Ω hingga 1k Ω

3. Spesifikasi Listrik dan Lingkungan

Tegangan suplai: 24VDC (kisaran 19,2-31,2VDC)

Konsumsi daya: 70mA@24VDC (Tipikal), maksimum 4W@31.2VDC

Suhu pengoperasian: -20 ℃ hingga 70 ℃ (versi XT diperpanjang hingga -40 ℃ hingga 85 ℃)

Suhu penyimpanan: -40 ℃ hingga 85 ℃

Tingkat perlindungan: IP20 (badan modul), mendukung peningkatan perlindungan dasar terminal

Dimensi mekanis: 1,8 x 3,7 x 2,1 inci (L x D x T)

3、 Fungsi inti dan skenario aplikasi

1. Arsitektur Kontrol Terdistribusi

Sebagai bagian dari sistem Flex I/O, 1794-IE4XOE2/B dapat berkomunikasi dengan pengontrol (seperti ControlLogix) melalui jaringan EtherNet/IP, ControlNet, atau DeviceNet, yang memungkinkan penerapan lokasi I/O jarak jauh secara fleksibel. Sistem ini mendukung koneksi daya daisy chain dan dapat diperluas hingga 8 modul dengan satu adaptor, sehingga cocok untuk lini produksi skala besar atau kontrol lintas wilayah.

2. Pengendalian dan pemantauan proses

Industri kimia: Mengumpulkan sinyal sensor suhu dan tekanan dari bejana reaksi, dan mengeluarkan sinyal kontrol untuk mengatur katup.

Pengolahan air: Pantau nilai pH, laju aliran, sesuaikan dosis pompa dosis.

Manajemen energi: Kumpulkan suhu dan arus minyak transformator, optimalkan distribusi beban.

3. Kontrol peralatan mekanis

Mesin Pengemasan: Sinkronkan sinyal sensor kecepatan motor dan tegangan untuk mencapai kontrol kumparan yang tepat.

Mesin cetak injeksi: Kumpulkan tekanan sistem hidrolik, kontrol pembukaan katup untuk mengoptimalkan siklus pencetakan.

4、 Ringkasan Keunggulan Teknis

Konversi presisi tinggi: Resolusi 12 bit dikombinasikan dengan desain kebisingan rendah memastikan keakuratan akuisisi sinyal.

Kemampuan beradaptasi suhu yang luas: Versi XT memenuhi persyaratan lingkungan industri ekstrem, seperti peralatan luar ruangan atau pabrik ber-AC.

Konfigurasi fleksibel: Jenis sinyal, jangkauan, dan parameter penyaringan dapat disesuaikan secara online melalui perangkat lunak Studio 5000.

Dukungan yang dapat ditukar saat dibutuhkan: mengurangi waktu henti sistem dan meningkatkan efisiensi pemeliharaan.

5、 Pemilihan dan kompatibilitas

Basis terminal: Perlu digunakan bersama dengan basis seri 1794-TB2/TB3/TB3S/TB3T/TB3TS, yang mendukung terminal pegas atau sekrup.

Adaptor Jaringan: Kompatibel dengan adaptor seperti 1794-AENT/ASB/ACNR, memungkinkan koneksi protokol jaringan yang berbeda.

Standar sertifikasi: bersertifikat UL, cUL, CE, dan ATEX, berlaku untuk pasar global dan area tahan ledakan.

Modul Allen Bradley 1794-IE4XOE2/B merupakan pilihan ideal untuk pemrosesan sinyal analog dalam sistem otomasi industri karena kinerja, keandalan, dan kemudahan penggunaannya yang tinggi. Baik untuk industri proses yang membutuhkan kontrol presisi maupun manufaktur diskrit yang mengutamakan efisiensi produksi, modul ini dapat membantu perusahaan mencapai transformasi digital dan peningkatan cerdas melalui konfigurasinya yang fleksibel dan kemampuan integrasi jaringan yang andal.
