Ikhtisar Produk

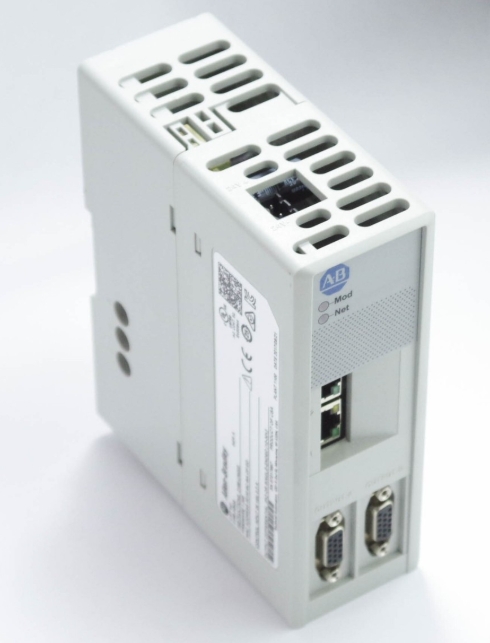

Modul Simulator Output Encoder Allen Bradley 2198-ABQE adalah perangkat mandiri yang terpasang di rel DIN dan mendukung jaringan EtherNet/IP, dirancang untuk mengirimkan sinyal pulsa encoder yang presisi ke peralatan periferal, seperti kamera dalam sistem pencitraan pemindaian linear. Dirancang untuk integrasi yang mulus dengan pengontrol Logix5000 dan penggerak servo Kinetix, modul ini menjembatani sumbu fisik dan virtual dalam sistem kendali gerak, meningkatkan efisiensi dan akurasi otomatisasi.

Fitur Utama

Integrasi Jaringan EtherNet/IP : Mendukung komunikasi dan sinkronisasi waktu nyata di seluruh jaringan industri, memungkinkan kontrol sumbu gerak yang terpadu.

Konektor Output Ganda 15-Pin : Menyampaikan pulsa enkoder resolusi tinggi melalui antarmuka PO1 dan PO2, kompatibel dengan berbagai sistem pencitraan dan pemosisian.

Catu Daya Fleksibel : Beroperasi pada 24V DC dengan colokan kabel yang sudah terpasang, memastikan pemasangan yang mudah dan keandalan.

LED Diagnostik : Status jaringan, kesehatan modul, dan indikator aktivitas tautan memberikan umpan balik operasional waktu nyata.

Desain Kompak : Pemasangan rel DIN hemat-ruang dengan jarak bebas 100 mm di atas dan di bawah untuk aliran udara dan manajemen termal yang optimal.

Spesifikasi Teknis

Masukan Daya : 24V DC (konektor yang sudah dilengkapi kabel disertakan).

Antarmuka :

• Dua port Ethernet RJ45 (PORT1/PORT2) untuk konektivitas EtherNet/IP.
• Output D-sub ganda 15-pin (PO1/PO2) untuk distribusi sinyal encoder.
• Dimensi Fisik: 150mm (P) x 50mm (L) x 120mm (T).
• Peringkat Lingkungan: Perlindungan IP20 dengan suhu pengoperasian hingga 50°C.
• Sertifikasi: Mematuhi EMC, LVD, RoHS, dan Arahan Mesin, memastikan kepatuhan peraturan global.

Instalasi & Konfigurasi

Pemasangan : Amankan modul ke rel DIN menggunakan klem terintegrasi, pastikan modul yang berdekatan atau jangkar ekor mencegah pergerakan lateral.

Pengkabelan : Hubungkan daya 24V DC ke blok terminal CP (torsi: 0,22 N·m) dan perangkat periferal ke keluaran PO1/PO2.

Jaringan : Hubungkan PORT1/PORT2 ke sakelar atau pengontrol EtherNet/IP untuk integrasi sistem.

Pengalamatan IP : Gunakan tag yang telah diberi label sebelumnya untuk mendokumentasikan dan menetapkan IP statis untuk identifikasi jaringan.

Aplikasi

Kontrol Gerak Presisi Tinggi :Ideal untuk pengemasan, penanganan material, dan jalur perakitan yang memerlukan umpan balik encoder yang tersinkronisasi.

Sistem Pencitraan : Menggerakkan kamera dalam aplikasi pemindaian linear dengan data posisi yang tepat.

Integrasi Sumbu Virtual : Menjembatani penggerak servo fisik dan profil gerak berbasis perangkat lunak di lingkungan Logix5000.

Keuntungan

Kompleksitas Pengkabelan yang Dikurangi : Menyederhanakan manajemen kabel dengan menggabungkan keluaran encoder dan konektivitas Ethernet.

Skalabilitas : Mendukung konfigurasi multi-sumbu dan integrasi dengan drive Kinetix 5500/5700 untuk solusi otomatisasi yang dapat diskalakan.

Transparansi Diagnostik : Indikator LED dan diagnostik EtherNet/IP menyederhanakan pemecahan masalah dan pemeliharaan.

Kesesuaian

Bekerja secara mulus dengan penggerak servo Kinetix, pengendali keselamatan GuardLogix, dan PAC CompactLogix.

Mendukung topologi Ethernet (linier, cincin, bintang) untuk desain jaringan yang fleksibel.
