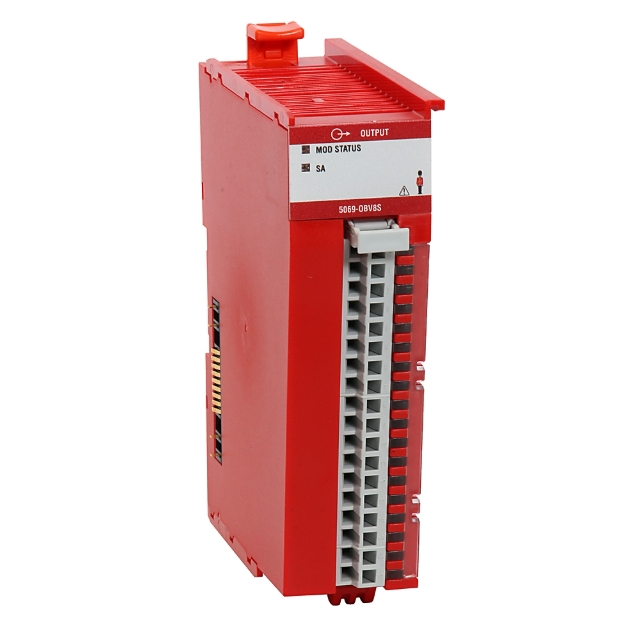

5069-OBV8S adalah Modul Output Sumber Keamanan Digital 8-titik 5000 Kompak dari Allen-Bradley oleh Rockwell Automation. Berikut adalah pengenalan produk terperinci dengan fokus pada parameter produk:

Informasi Dasar

• Model: 5069-OBV8S.
• Seri: Modul Keluaran Keamanan I/O Compact 5000.

Parameter Listrik

• Sinyal Keluaran: 10–32V DC.
• Kondisi Aktif: Tegangan minimum 17,5 V DC, tegangan terukur 24 V DC, tegangan maksimum 32 V DC; penurunan tegangan kondisi aktif maks. 0,5 V DC; arus kondisi aktif per saluran minimum 10 mA.
• Keadaan Mati: Tegangan keadaan mati maks. 0,5V DC, arus bocor keadaan mati maks. 15mA per titik.
• Nilai Arus Keluaran: 1A per saluran.
• Arus Lonjakan: Maks 15A per titik.
• Penundaan Keluaran: Maks 4 ms dari mati ke hidup, maks 4 ms dari hidup ke mati.
• Tingkat Integritas Keselamatan: Mencapai SLCL3, P.Le, Cat.4.
• Waktu Respon Keamanan: 4,5 ms.
• Lebar Pulsa: Minimum 400μs.

Fitur Diagnostik

Mendukung deteksi kehilangan daya di lapangan, deteksi tanpa beban, deteksi hubung singkat/kelebihan beban keluaran, proteksi hubung singkat/kelebihan beban keluaran, deteksi suhu berlebih keluaran, proteksi suhu berlebih keluaran, proteksi tegangan balik, proteksi tegangan berlebih, dan sinkronisasi CIP. Setiap titik keluaran mendukung fungsi diagnostik dan protektif ini.

Kontrol Keluaran

• Kontrol Keluaran Mode Kesalahan: Tidak Ada — setelah kesalahan terdeteksi, keluaran akan memasuki status aman dan tetap mati hingga kesalahan diatasi dan keluaran pengaman diperintahkan untuk memasuki status aman.
• Status Keluaran Mode Pemrograman: Semua titik mati.
• Status Keluaran Mode Kesalahan: Semua titik mati.
• Spesifikasi Umum
• Jumlah Keluaran: 8.
• Tegangan Isolasi: 250V kontinu, dengan tipe isolasi dasar. Tidak ada isolasi antara catu daya LA dan port output, atau antara port output individual.
• Disipasi Daya: Disipasi daya maks 6,5 W, disipasi termal maks 6,5 W.
• Dimensi: Tinggi sekitar 138mm (5,43 inci), lebar 36mm (1,42 inci), dan kedalaman 105mm (4,15 inci).
• Berat: 0,336KG.
• Rel Pemasangan: Kompatibel dengan rel DIN baja berlapis timah atau kromium. Dapat dipasang pada rel pemasangan EN50022 - 5x7,5mm (1,38x0,30 inci).

Kompatibilitas Elektromagnetik dan Parameter Lingkungan

• Interferensi Elektromagnetik: Memenuhi standar IEC 8000 - 6 - 4.
• Kekebalan terhadap Pelepasan Elektrostatik: Pelepasan kontak 6MY, pelepasan udara 8M. Mematuhi standar IEC 8000 - 4 - 2. Kondisi pengujian: 20V/m, gelombang sinus 1kHz, modulasi 80%, rentang frekuensi 80...2000MHz.
• Kekebalan RF yang Diradiasikan: Memenuhi standar IEC 8000 - 4 - 3. Kondisi pengujian: 20V/m, modulasi 200Hz, pulsa 50%, modulasi 100%. Frekuensi pengujian: 900MHz, 1800MHz, 2000...2700MHz.
• Kekebalan Transien Cepat: Memenuhi standar IEC 8000 - 4 - 4. Kondisi pengujian: 5kW@5kHz pada port sinyal.
• Kekebalan terhadap lonjakan arus: Memenuhi standar IEC 8000 - 4 - 5. Kondisi pengujian: 5 kW saluran ke saluran (MM) dan ±2 W saluran ke ground (CM) pada port sinyal.
• Kekebalan RF Terkonduksi: Memenuhi standar IEC 6000 - 4 - 6. Kondisi pengujian: 10Vrms, gelombang sinus 1kHz, modulasi 80%, rentang frekuensi 50kHz...30MHz.
• Penurunan Tegangan: Memungkinkan interupsi 10 ms pada port catu daya DC. Memenuhi standar IEC 6000 - 4 - 29.

Aplikasi

Cocok untuk aplikasi otomasi industri yang membutuhkan akuisisi dan kontrol sinyal digital secara bersamaan. Mendukung berbagai protokol dan antarmuka komunikasi. Dapat dihubungkan dengan mudah dengan perangkat Rockwell Automation lainnya seperti pengontrol CompactLogix dan ControlLogix. Hal ini memudahkan perluasan kemampuan I/O sistem.

Kesimpulan

Modul keluaran digital 5069-OBV8S merupakan perangkat canggih yang dirancang untuk memenuhi tuntutan berbagai industri. Di bidang otomasi industri, modul ini terintegrasi dengan sistem otomasi untuk meningkatkan efisiensi dan presisi produksi. Untuk pembuatan mesin, modul ini menawarkan kontrol yang andal atas pengoperasian peralatan, yang memastikan kelancaran proses produksi. Di bidang otomasi logistik, modul ini memainkan peran penting dalam mengotomatisasi penanganan material dan sistem manajemen gudang. Selain itu, 5069-OBV8S sangat cocok untuk aplikasi dalam pemrosesan makanan, pengemasan, dan industri otomotif, yang mengutamakan kontrol presisi dan keamanan. Modul ini juga memberikan kinerja luar biasa dalam industri kimia, farmasi, dan produksi elektronik, yang menyediakan kemampuan keluaran digital yang kuat dan akurat untuk memenuhi persyaratan khusus di sektor-sektor ini.
