I. Tinjauan Produk

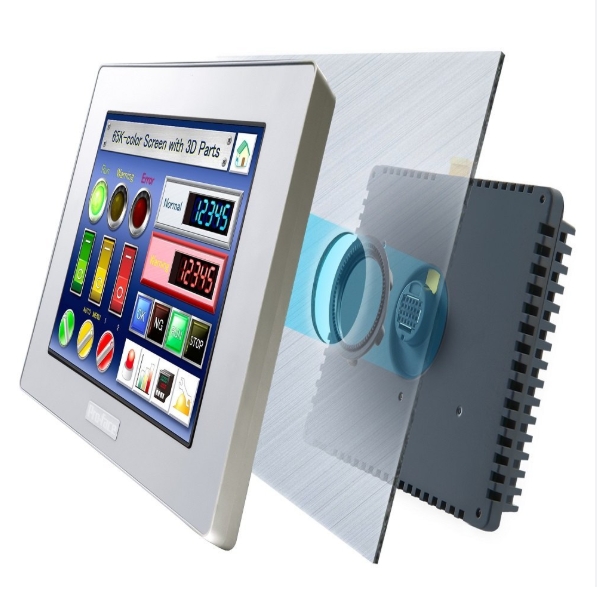

Pro-face PFXGP4401TAD adalah Human-Machine Interface (HMI) layar sentuh warna TFT 7,5 inci yang termasuk dalam seri GP4000. Dirancang untuk industri otomasi industri, manufaktur mesin, makanan dan minuman, pengemasan, dan percetakan, perangkat ini berfungsi sebagai perangkat interaksi manusia-mesin inti untuk memantau parameter produksi dan mengendalikan peralatan. Fitur utamanya meliputi tampilan definisi tinggi, desain hemat energi, dan kemampuan pemantauan jarak jauh.

II. Spesifikasi Inti

1. Kinerja Tampilan

• Tipe Layar: LCD TFT warna asli, 640×480 piksel (resolusi VGA)
• Ukuran Layar: 7,5 inci, dengan area tampilan aktif 153,7mm (L) × 115,8mm (T)
• Kedalaman Warna: 65.536 warna (tidak berkedip) / 16.384 warna (berkedip)
• Kontrol Kecerahan: 16 level dapat disesuaikan (melalui panel sentuh atau perangkat lunak), dengan masa pakai lampu latar melebihi 50.000 jam (pada operasi berkelanjutan 25°C)

2. Sifat Listrik

• Tegangan Masukan: 24VDC (rentang terukur: 19.2~28.8VDC)
• Konsumsi Daya: ≤12W, dengan arus sesaat ≤30A
• Isolasi: Kekuatan isolasi 1.000Vac/20mA antara terminal daya dan FG (1 menit), resistansi isolasi ≥10MΩ (uji 500Vdc)

3. Kemampuan Beradaptasi terhadap Lingkungan

• Suhu Operasional: 0~55°C, suhu penyimpanan: -20~+60°C
• Kelas Perlindungan: Panel depan IP65f (sesuai dengan standar NEMA #250 TYPE 4X/13)
• Tahan Getaran & Guncangan: Memenuhi standar IEC/EN61131-2, tahan getaran 9,8m/s² (sumbu X/Y/Z) dan benturan 147m/s²
• Kekebalan EMI/RFI: Pelepasan kontak 6kV (IEC/EN61000-4-2 Level 3)

4. Penyimpanan & Antarmuka

Ingatan:

• Area Aplikasi: 32MB FLASH EPROM (termasuk area program logika)
• Penyimpanan Cadangan: SRAM 320KB (bertenaga baterai lithium)
• Area Variabel: 64KB SRAM (bertenaga baterai lithium)

Port Komunikasi:

• Serial: COM1 (RS-232C), COM2 (RS-422/485)
• Jaringan Ethernet: 10BASE-T/100BASE-TX (RJ-45)
• USB: Tipe A ×1, Mini B ×1 (USB 2.0)
• Slot Kartu SD: Mendukung ekspansi memori

5. Desain Mekanik

• Dimensi: 218mm (L) × 173mm (T) × 60mm (D)
• Potongan Pemasangan: 204,5mm (L) × 159,5mm (T), mengakomodasi ketebalan panel 1,6~5mm
• Pendinginan: Konveksi alami, berat ≤1,2kg

III. Fitur Utama

1. Interaksi Definisi Tinggi

Respons Sentuhan: Layar sentuh resistif analog dengan waktu respons <10 ms, kompatibel dengan pengoperasian dengan sarung tangan.

Optimalisasi Tampilan: Kecerahan 350cd/m², rasio kontras 500:1, dan sudut pandang horizontal/vertikal 140° memastikan visibilitas di lingkungan yang menantang.

2. Efisiensi Energi & Keandalan

Lampu Latar LED: Mengurangi konsumsi daya hingga 84% (dibandingkan model sebelumnya), dengan kecerahan yang dapat disesuaikan sehingga memperpanjang masa pakai.

Perlindungan Data: Memori yang didukung baterai litium mencegah hilangnya data selama pemadaman listrik.

3. Pemantauan Jarak Jauh & Kemampuan Diperluas

Kemampuan Ethernet: Memungkinkan pencatatan data dan pemantauan layar jarak jauh (memerlukan perangkat lunak GP-ViewerEX).

Kompatibilitas Multi-Perangkat: Terhubung ke PLC, pengontrol suhu, dll., melalui antarmuka RS-485/RS-232C, dengan pustaka driver yang mendukung merek-merek besar.

4. Perlindungan Kelas Industri

Kelas Perlindungan: Panel depan IP65f untuk ketahanan terhadap debu/air, cocok untuk lingkungan yang keras.

Sertifikasi: Mematuhi CE, UL/cUL, KC, dan standar global lainnya, termasuk aplikasi kelautan.

IV. Aplikasi

• Otomasi Industri: Pemantauan lini produksi dan visualisasi status peralatan.
• Manufaktur Mesin: Mesin CNC dan peralatan pengemasan HMI.
• Makanan & Minuman: Pengaturan parameter lini pengisian dan diagnostik kesalahan.
• Pengemasan & Pencetakan: Kontrol ketegangan dan penyesuaian registrasi warna untuk printer.

V. Alat dan Sumber Daya Pendukung

• Perangkat Lunak Pemrograman: GP-Pro EX V4.03, mendukung komponen simulasi 3D dan pencatatan riwayat alarm.
• Transfer Data: Kartu SD/USB untuk impor/ekspor data cepat tanpa pemrograman di tempat.
• Manajemen Jarak Jauh: Seri SP5000 dengan Wi-Fi internal untuk pemantauan perangkat seluler.

Kesimpulan: Pro-face PFXGP4401TAD menggabungkan tampilan definisi tinggi, keandalan tingkat industri, dan antarmuka komunikasi serbaguna, menjadikannya solusi HMI yang ideal untuk aplikasi menuntut yang memerlukan visibilitas superior, kemudahan operasional, dan ketahanan lingkungan.
