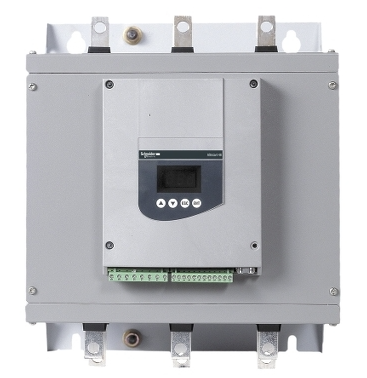

Schneider ATS48C25Q Soft Starter: Pilihan Inovatif untuk Kontrol Motor Industri

Di bidang otomasi industri, sebagai peralatan inti untuk kontrol motor, kinerja dan keandalan soft starter secara langsung memengaruhi efisiensi dan stabilitas lini produksi. Sebagai pakar manajemen efisiensi energi global, soft starter ATS48C25Q dari Schneider Electric telah menjadi pilihan utama bagi banyak pengguna industri berkat parameter teknisnya yang unggul dan beragam skenario aplikasi. Artikel ini akan membahas parameter utama, keunggulan teknis, dan aplikasi umum produk ini, serta menyediakan referensi komprehensif bagi para insinyur dan personel pengadaan.

1、 Penjelasan rinci tentang parameter produk inti

1. Spesifikasi listrik

Arus terukur: 250A (pada 400V), dapat beradaptasi dengan berbagai daya motor.

Daya motor adaptif:

Di bawah tegangan 400V, ia mendukung 110kW (aplikasi keras)/132kW (aplikasi standar) saat menghubungkan saluran daya motor; Saat menghubungkan terminal segitiga, ia dapat mencapai 160kW (untuk aplikasi keras)/220kW (untuk aplikasi standar).

Pada tegangan 230V, sambungan saluran listrik mendukung 55kW (aplikasi keras)/75kW (aplikasi standar); Sambungan terminal segitiga dapat mencapai 110kW (untuk aplikasi keras)/110kW (untuk aplikasi standar).

Rentang tegangan catu daya: 230... 415V (-15%~+10%), kompatibel dengan frekuensi 50/60Hz, cocok untuk berbagai lingkungan jaringan listrik global.

Tegangan sirkuit kontrol: 220V (-15%~+10%), 50/60Hz, memastikan transmisi sinyal kontrol yang stabil.

2. Parameter kinerja

Metode start: Kontrol torsi (teknologi TCS yang dipatenkan), arus dibatasi dalam 5 kali nilai terukur, mencapai akselerasi yang mulus.

Fungsi perlindungan:

Perlindungan termal motor dan perlindungan mekanis (kekurangan beban, kelebihan beban, rotor macet, pemantauan kemudi).

Perlindungan kehilangan fase dan toleransi fluktuasi tegangan (interferensi konduksi/radiasi sesuai dengan IEC 60947-4-2A).

Kemampuan komunikasi: Terintegrasi dengan protokol seperti Modbus, Profibus DP, DeviceNet, Ethernet, dll., mendukung pertukaran data Industri 4.0.

3. Ciri-ciri fisik

Ukuran dan berat: 380mm (tinggi) x 320mm (lebar) x 265mm (kedalaman), berat 18,2kg, desain ringkas untuk integrasi kabinet yang mudah.

Kemampuan beradaptasi lingkungan:

Suhu pengoperasian: -10~40 ℃ (tanpa pengurangan kapasitas), suhu penyimpanan: -25~70 ℃.

Adaptasi ketinggian: Tidak ada penurunan arus untuk ≤ 1000 m, dan penurunan arus sebesar 2,2% untuk setiap peningkatan arus 100 m jika melebihi 1000 m.

Tingkat perlindungan: IP00, memerlukan koordinasi dengan kabinet untuk mencapai perlindungan yang lebih tinggi.

2、 Keunggulan teknologi dan titik inovasi

1. Sistem Kontrol Torsi (TCS)

Teknologi TCS yang dipatenkan Schneider mencapai terobosan berikut melalui kontrol torsi motor yang presisi:

Start yang mulus: mengurangi dampak mekanis dan memperpanjang umur motor dan peralatan transmisi.

Adaptasi beban berat: Mendukung penyalaan beban inersia tinggi yang lancar seperti sentrifus dan kompresor.

Penghematan energi dan pengurangan konsumsi: Kurangi arus awal puncak, hindari penurunan tegangan pada jaringan listrik, dan kurangi permintaan kapasitas distribusi.

2. Konfigurasi ganda dan kontrol cascading

Pengaturan parameter ganda: dapat menyimpan dua set parameter motor untuk beradaptasi dengan peralihan kondisi kerja yang berbeda.

Penggabungan multi mesin: mendukung kerja kolaboratif beberapa soft starter untuk mencapai penyalaan berurutan dari kelompok motor besar dan menghindari kelebihan beban jaringan listrik.

3. Kecerdasan dan kegunaan

Tampilan dan perangkat lunak terintegrasi: Tetapkan parameter dengan cepat melalui perangkat lunak PowerSuite atau layar tampilan lokal untuk menyederhanakan proses debugging.

Kontrol kontaktor bypass: secara otomatis beralih ke mode bypass setelah memulai, mengurangi panas yang dihasilkan oleh soft starter dan meningkatkan efisiensi energi.

3、 Skenario aplikasi umum

1. Peralatan pompa

Kasus aplikasi: Dalam sistem pasokan air kota, ATS48C25Q mengendalikan pompa air berdaya tinggi, menghilangkan efek palu air melalui soft start, dan melindungi jaringan pipa dan katup.

Keuntungan: Kontrol torsi memastikan akselerasi pompa air yang lancar, mengurangi risiko kelebihan beban motor, dan memperpanjang siklus pemeliharaan peralatan.

2. Kipas dan kompresor

Kasus aplikasi: Dalam sistem ventilasi pabrik kimia, soft starter mengendalikan kipas tegangan tinggi untuk menghindari kejutan arus dan getaran mekanis yang disebabkan oleh penyalaan langsung.

Keunggulan: Teknologi TCS mengoptimalkan torsi awal, beradaptasi dengan karakteristik inersia beban kipas, dan mengurangi konsumsi energi.

3. Sistem konveyor dan transmisi

Kasus aplikasi: Konveyor sabuk di pusat penyortiran logistik dikontrol secara bertingkat oleh beberapa unit ATS48C25Q untuk mencapai permulaan berurutan dan operasi sinkron sabuk konveyor.

Keuntungan: Fungsi kaskade menyederhanakan logika kontrol, meningkatkan keandalan sistem, dan mengurangi waktu henti akibat kegagalan.

4、 Saran pemilihan dan pengadaan

1. Poin-poin penting dalam pemilihan

Jenis beban: Pastikan motor tersebut adalah motor asinkron sangkar tupai tiga fase, dan sesuaikan parameternya menurut karakteristik beban (torsi konstan/torsi variabel).

Pencocokan tegangan: Periksa tegangan jaringan dan rentang tegangan terukur dari soft starter untuk menghindari operasi tegangan lebih/tegangan kurang.

Persyaratan perlindungan: Pilih fungsi perlindungan tambahan (seperti anti-ledakan dan adaptasi suhu tinggi) berdasarkan lingkungan industri.

2. Perbandingan persaingan pasar

Perbedaan dari seri ATS22: ATS48C25Q mendukung daya yang lebih tinggi (132 kW vs. batas atas ATS22 400 kW), tetapi memiliki ukuran yang lebih ringkas, membuatnya cocok untuk skenario ruang terbatas.

Dibandingkan dengan seri ABB PSE, produk Schneider memiliki lebih banyak keunggulan dalam kompatibilitas protokol komunikasi (seperti Ethernet) dan fungsi kontrol kaskade.

Soft starter Schneider ATS48C25Q telah menjadi produk unggulan di bidang kontrol motor industri berkat kontrol torsi yang presisi, fungsi proteksi yang komprehensif, dan kemampuan komunikasi yang cerdas. Baik untuk pompa, kipas, maupun sistem transmisi, soft starter ini dapat memberikan solusi start yang stabil dan efisien, membantu perusahaan mengurangi biaya operasional dan perawatan serta meningkatkan efisiensi produksi. Bagi pengguna industri yang menginginkan kinerja peralatan yang andal dan manfaat jangka panjang, ATS48C25Q tidak diragukan lagi merupakan pilihan yang terpercaya.
