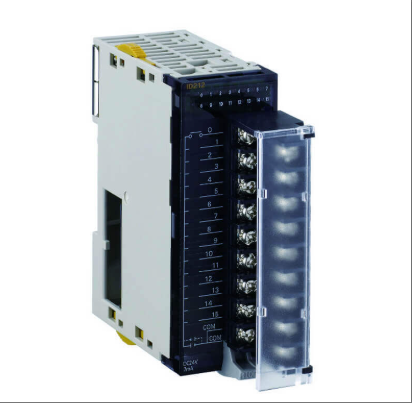

CJ1W-ID212
Model CJ1W-ID212 adalah modul input digital berkinerja tinggi yang dirancang khusus untuk otomasi industri. Modul ini memiliki fungsi input DC24V 16 titik, mengadopsi struktur pemasangan rel DIN yang ringkas, mendukung mode input bipolar NPC/PNP, kompatibel dengan rentang tegangan lebar DC20,4V hingga 26,4V, memiliki impedansi input 3,3k Ω, dan arus input tipikal 7mA pada DC24V. Keunggulan utamanya meliputi kemampuan respons kecepatan tinggi (waktu respons ON ≤ 15 μ s, waktu respons OFF ≤ 90 μ s), dan mendukung pengaturan penundaan respons yang fleksibel (0-32 ms) melalui perangkat lunak, cocok untuk skenario penangkapan sinyal kecepatan tinggi; Modul ini mengadopsi teknologi isolasi optocoupler, dengan masing-masing kelompok yang terdiri dari 8 titik input diisolasi dari sirkuit internal PLC. Resistansi isolasi ≥ 20M Ω (DC100V), dan tegangan tahan adalah AC1000V/1 menit (arus bocor ≤ 10mA), yang secara signifikan meningkatkan kemampuan anti-interferensi sistem; Filter digital internal (dapat disesuaikan dari 0 hingga 32 ms) dapat secara efektif menyaring gangguan kebisingan, dan setiap titik input dilengkapi dengan lampu indikator LED independen untuk diagnosis cepat status sinyal input; Mendukung antarmuka konektor Fujitsu/OTAX atau MIL, beradaptasi dengan beragam kebutuhan kabel di tempat, dan telah lulus sertifikasi internasional seperti CE, cULus, Lloyd, NK, dll., yang mematuhi standar lingkungan RoHS3. Ini banyak digunakan dalam skenario industri seperti manufaktur mekanis, jalur produksi pengemasan, penyortiran logistik, dll. yang memerlukan pemrosesan sinyal input berkecepatan tinggi dan presisi tinggi, dan merupakan komponen utama dalam membangun sistem kontrol otomasi yang andal.
Spesifikasi teknis untuk CJ1W-ID212
Parameter listrik
Tegangan input terukur: DC24V, rentang tegangan yang diizinkan adalah DC20,4V hingga 26,4V.
Arus masuk: Pada DC24V, nilai tipikal adalah 7mA.
Jenis input: Mendukung standar koneksi NPN atau PNP, pengguna dapat secara fleksibel memilih sesuai dengan peralatan di lokasi.
Waktu respons masukan:
Waktu respons AKTIF: default 8 ms, dapat disesuaikan menjadi 16 ms, 32 ms, atau 64 ms melalui pengaturan untuk memenuhi berbagai skenario aplikasi.
Waktu respons MATI: Nilai tipikal adalah 90 μ s (menurut data lain, dapat serendah 15 μ s, dan nilai spesifik dapat sedikit bervariasi karena kondisi pengujian atau versi produk), memastikan respons cepat terhadap perubahan sinyal input.
Metode isolasi input: Mengadopsi teknologi isolasi optocoupler, setiap kelompok 8 sinyal input diisolasi dari sirkuit internal PLC, dengan resistansi isolasi ≥ 20M Ω (DC500V), menahan tegangan AC1000V/1 menit (arus bocor ≤ 10mA), secara efektif menekan gangguan elektromagnetik.
2、 Parameter mekanis dan instalasi
Dimensi: Lebar 31mm, Tinggi 90mm, Kedalaman 89mm (Data lain menunjukkan kedalaman 65mm, yang dapat bervariasi karena versi produk atau standar pengukuran yang berbeda).
Berat: Sekitar 100g hingga 160g (nilai spesifik mungkin sedikit bervariasi tergantung pada konfigurasi produk atau bahan cangkang).
Metode pemasangan: Mendukung pemasangan rel DIN, sejalan dengan tren desain peralatan otomasi industri yang ringkas dan modular.
Metode pengkabelan: Gunakan blok terminal sekrup untuk menghubungkan, nomor terminal A0~A8 dan B0~B8 (beberapa terminal tidak tercetak pada unit, silakan lihat diagram sambungan eksternal), untuk memastikan sambungan listrik yang stabil dan andal.
3、 Karakteristik fungsional
Lampu indikator input: Setiap titik input dilengkapi dengan lampu indikator LED independen, yang menampilkan status sinyal input secara real-time untuk memudahkan debugging dan pemeliharaan.
Fungsi penyaringan input: Filter digital internal, waktu penyaringan dapat disesuaikan dari 0 hingga 32 ms, secara efektif menyaring gangguan kebisingan di tempat dan meningkatkan stabilitas sinyal.
Pengaturan penundaan input: Mendukung fungsi penundaan ON/OFF (0-32 ms), yang dapat menghindari kesalahan pengoperasian yang disebabkan oleh gangguan sinyal input.
Kompatibilitas: Mendukung antarmuka konektor Fujitsu/OTAX atau MIL, beradaptasi dengan beragam kebutuhan pemasangan kabel di lokasi.
4、Kemampuan beradaptasi terhadap lingkungan
Suhu kerja: 0 ℃ hingga 55 ℃, memenuhi persyaratan suhu lingkungan industri konvensional.
Suhu penyimpanan: -25 ℃ hingga 70 ℃, cocok untuk kondisi penyimpanan atau transportasi ekstrem.
Kisaran kelembapan: 10%~90% RH (tanpa kondensasi), cocok untuk lingkungan lembab atau kering.
Tingkat perlindungan: IP20, mencegah masuknya benda asing padat dengan diameter lebih besar dari 12,5 mm.
5、 Kompatibilitas elektromagnetik dan sertifikasi
Sertifikasi keselamatan: Melalui sertifikasi internasional seperti CE, cULus, Lloyd, NK, dll., memastikan kepatuhan terhadap standar keselamatan industri global.
Standar lingkungan: Sesuai dengan spesifikasi RoHS3, tingkat sensitivitas kelembapan MSL1 (tidak terbatas), cocok untuk skenario dengan persyaratan lingkungan yang ketat.
Kompatibilitas elektromagnetik: Tahan terhadap gangguan saluran listrik 2kV (standar IEC61000-4-4), memastikan operasi yang stabil di lingkungan elektromagnetik yang kompleks.
