Omron CJ1W-MAD42 Baru dan Asli Kualitas Tinggi

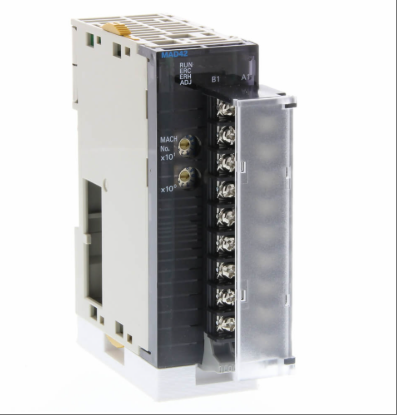

CJ1W-MAD42

Produk model CJ1W-MAD42 adalah modul I/O multifungsi yang mengintegrasikan fungsi input dan output analog, yang dirancang khusus untuk sistem kontrol otomasi industri. Modul ini memiliki 4 saluran input analog dan mendukung beberapa pilihan rentang sinyal, termasuk 1-5V, 0-5V, 0-10V, -10-10V, dan 4-20mA. Modul ini dapat beradaptasi secara fleksibel dengan berbagai jenis sensor dan pemancar; Menyediakan 2 saluran output analog secara bersamaan, mendukung output sinyal tegangan atau arus, untuk memenuhi persyaratan kontrol aktuator yang presisi. Keunggulan utamanya meliputi resolusi tinggi (1/4000, dapat diatur ke 1/8000) dan kemampuan konversi kecepatan tinggi (1ms/titik, dapat diatur ke bawah 500 μs/titik), yang memastikan akuisisi dan output sinyal secara real-time; Akurasi komprehensif mencapai ± 0,2% untuk output tegangan dan ± 0,2% untuk output arus, yang memastikan akurasi data. Modul ini dilengkapi dengan fungsi praktis seperti deteksi putusnya kabel, penahan puncak, dan pemrosesan rata-rata, serta mendukung pengaturan penguatan bias dan penyesuaian penguatan deviasi, yang secara signifikan meningkatkan kemampuan anti-interferensi dan fleksibilitas kontrol sistem. Selain itu, CJ1W-MAD42 mengadopsi desain ringkas yang mendukung pemasangan rel DIN, sehingga mudah diintegrasikan dengan PLC seri CJ1. Modul ini banyak digunakan dalam skenario industri yang kompleks seperti mesin CNC, metalurgi, minyak dan gas, pencetakan kertas, pencetakan dan pewarnaan tekstil, dan merupakan komponen utama untuk membangun sistem kontrol otomasi dengan presisi tinggi dan keandalan tinggi.

Spesifikasi teknis untuk CJ1W-MAD42

Parameter listrik dasar

Poin masukan: 4 poin

Titik keluaran: 2 poin

Jangkauan sinyal:

Input: Mendukung beberapa rentang sinyal seperti 1-5V, 0-5V, 0-10V, -10-10V, 4-20mA, dll. Setiap titik input dapat diatur secara individual.

Output: Mendukung beberapa rentang sinyal seperti 1-5V, 0-5V, 0-10V, -10-10V, 4-20mA, dll. Setiap titik output dapat diatur secara individual.

daya pisah:

Resolusi default: 1/4000

Resolusi yang dapat disesuaikan: 1/8000 (dicapai melalui pengaturan perangkat lunak)

Kecepatan konversi:

Kecepatan konversi default: 1ms/poin

Kecepatan konversi yang dapat disesuaikan: di bawah 500 μ s/titik (dicapai melalui pengaturan perangkat lunak)

Akurasi komprehensif:

Akurasi masukan tegangan: ± 0,2%

Akurasi masukan arus: ± 0,2%

Akurasi keluaran tegangan: ± 0,3%

Akurasi keluaran saat ini: ± 0,3%

2、 Karakteristik fungsional

Deteksi putusnya kabel: Ketika rentang input ditetapkan ke 1-5V dan voltase turun di bawah 0,8V, atau ditetapkan ke 4-20mA dan arus turun di bawah 3,2mA, fungsi deteksi putusnya kabel diaktifkan, dan data yang dikonversi akan ditetapkan ke 8000Hex.

Fungsi penahan puncak: Dapat menangkap dan menahan nilai puncak sinyal masukan untuk analisis dan pemrosesan selanjutnya.

Pemrosesan rata-rata: Mendukung pemrosesan rata-rata sinyal input untuk mengurangi gangguan kebisingan dan meningkatkan stabilitas sinyal.

Pengaturan penguatan bias: Mendukung penyesuaian bias dan penguatan sinyal input untuk memenuhi kebutuhan berbagai skenario aplikasi.

Konversi rasio: Dapat melakukan konversi rasio pada sinyal input untuk mencapai pemrosesan linearisasi sinyal.

Retensi keluaran: Jika terjadi kegagalan daya atau modul dihidupkan ulang, sinyal keluaran dapat dipertahankan tidak berubah untuk memastikan kontinuitas dan stabilitas sistem.

3、 Parameter mekanis dan instalasi

Dimensi: Lebar modul adalah 31 mm (dimensi spesifik mungkin sedikit berbeda karena versi produk), dan tinggi serta kedalamannya konsisten dengan unit I/O lain dalam seri CJ1, membuatnya mudah dipasang di kabinet kompak.

Metode instalasi: Mendukung pemasangan rel DIN dan dapat diintegrasikan secara mulus dengan PLC seri CJ1.

Jenis terminal: Dirancang dengan blok terminal yang dapat dilepas untuk memudahkan pemasangan kabel dan pemeliharaan di lokasi.

Berat: Sekitar 150g (berat spesifik mungkin sedikit berbeda tergantung pada versi produk)

4、Kemampuan beradaptasi terhadap lingkungan

Suhu kerja: 0 ℃~55 ℃

Suhu penyimpanan: -25 ℃~70 ℃ (tanpa kondensasi atau pembekuan)

Kisaran kelembaban: 10% hingga 90% RH (tanpa kondensasi)

Ketinggian: ≤ 2000m

Tingkat perlindungan: IP20 (secara efektif mencegah debu dan benda asing memasuki bagian dalam modul)

5、 Kompatibilitas elektromagnetik dan sertifikasi

Kompatibilitas elektromagnetik: Sesuai dengan standar kompatibilitas elektromagnetik seperti IEC61000-4-4, yang secara efektif menahan interferensi elektromagnetik.

Sertifikasi keselamatan: Melalui sertifikasi keselamatan internasional seperti UL508, ANSI/ISA 12.12.01, EN 61131-2, CE, cULus, Lloyd, NK, dll., memastikan keselamatan peralatan di lingkungan industri.

Kemampuan anti-interferensi: Tahan terhadap interferensi saluran listrik 2kV (sesuai dengan standar IEC61000-4-4), memastikan keakuratan akuisisi dan keluaran sinyal.

6、 Catu daya dan konsumsi arus

Tegangan kerja: DC24V (rentang tegangan DC20.4V~28.8V)

Konsumsi arus 5V: 0,58A (konsumsi arus spesifik mungkin sedikit berbeda tergantung pada versi produk)

Konsumsi arus 24V: Bergantung pada situasi beban aktual modul, biasanya berkisar dari puluhan miliampere hingga ratusan miliampere.
