6EP1332-4BA00

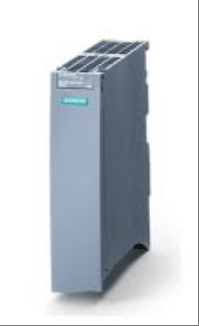

Produk model 6EP1332-4BA00 adalah modul daya beban fase tunggal seri Siemens SIMATIC PM 1507 yang dirancang khusus untuk sistem PLC SIMATIC S7-1500. Produk ini memiliki kemampuan keluaran 24V DC/3A, mendukung pengalihan rentang tegangan masukan secara otomatis (120/230V AC), mengintegrasikan perlindungan pembalikan polaritas, fungsi penyangga daya jangka pendek, dan perlindungan tegangan lebih keluaran. Produk ini mengadopsi desain yang ringkas (lebar 50mm x tinggi 147mm x kedalaman 129mm) dan dapat langsung dipasang ke rel pemasangan S7-1500. Produk ini menampilkan status pengoperasian, gangguan, dan siaga secara real time melalui lampu indikator LED. Produk ini cocok untuk lingkungan aplikasi dengan persyaratan ketat untuk keandalan, keamanan, dan kemudahan pemasangan modul daya dalam skenario otomasi industri.
Spesifikasi teknis untuk 6EP1332-4BA00
Tegangan masukan terukur: AC 120/230 V, mendukung frekuensi daya 50/60 Hz, dengan fungsi pengalihan rentang tegangan otomatis. Rentang tegangan masukan adalah 85 VAC hingga 132 VAC (pada 120 VAC) atau 170 VAC hingga 264 VAC (pada 230 VAC).
Tegangan keluaran terukur: DC 24 V, akurasi tegangan keluaran statis ± 1%, kapasitas pengaturan jaringan sekitar 0,1%, kapasitas pengaturan beban sekitar 0,1%, dan nilai puncak ganda riak sisa maksimum 50 mV.
Arus keluaran terukur: 3 A, kisaran arus keluaran 0 hingga 3 A, daya keluaran efektif tipikal adalah 72 W.
Kapasitas beban lebih: Mendukung arus beban lebih sesaat sebesar 12 A (hubungan pendek selama penyalaan dan pengoperasian), dengan durasi beban lebih 70 ms.
Efisiensi daya: Pada kondisi tegangan masukan terukur dan arus keluaran terukur, efisiensinya sekitar 87% dan konsumsi daya sekitar 11 W.
Fungsi perlindungan:
Perlindungan tegangan lebih keluaran: Rangkaian kontrol tambahan membatasi tegangan di bawah 28,8 V.
Perlindungan hubung singkat: menggunakan teknologi penguncian elektronik, mendukung restart otomatis.
Batas arus: Nilai tipikal adalah 3,4 A, dengan rentang batas 3,15 A hingga 3,6 A.
Karakteristik isolasi: Ada potensi isolasi antara masukan dan keluaran, yang memenuhi persyaratan tegangan keluaran SELV dari standar EN 60950-1, EN 50178, dan EN 61131-2.
Tingkat perlindungan: IP20, cocok untuk area yang tidak tahan ledakan.
Sertifikasi dan Standar: Lulus sertifikasi seperti CE, cULus (UL 508, CSA C22.2 No. 142), FM, ATEX, cULus Kelas I Div 2, IECEx, GL, ABS, BV, DNV, dll., sesuai dengan standar lingkungan RoHS.
Parameter mekanis:
Dimensi: Lebar 50 mm, tinggi 147 mm, kedalaman 129 mm.
Berat: Sekitar 0,45 kg.
Kemampuan beradaptasi lingkungan:
Kisaran suhu kerja: 0 °C hingga 60 °C (konveksi alami).
Kisaran suhu penyimpanan: -40 ° C hingga +85 ° C.
Tingkat kelembapan: Mematuhi tipe iklim EN 60721 3K3, dengan kelembapan relatif 5% hingga 95% (tanpa kondensasi).
Metode pemasangan: Dapat langsung dipasang ke rel pemasangan S7-1500 dan mendukung pemasangan horizontal atau vertikal.
Tampilan dan indikasi:
Status berjalan: Lampu indikator LED hijau.
Status kesalahan: Lampu indikator LED merah.
Mode siaga: Lampu indikator LED kuning.
Kemampuan paralel: Mendukung koneksi paralel dua sumber daya beban untuk meningkatkan kinerja.
Fungsi penyangga daya: menyediakan penyangga daya jangka pendek, mengeluarkan tegangan 24 VDC, dengan batas maksimum 28 VDC, untuk mencegah kerusakan tegangan lebih pada beban 24 V; Dapat menyediakan daya tambahan 50% selama 5 detik per menit, cocok untuk skenario kelebihan beban jangka pendek saat mengganti peralatan listrik 24 V.
