6ES7142-6BF50-0AB0

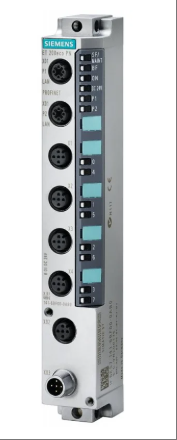

Produk model 6ES7142-6BF50-0AB0 adalah modul keluaran digital berkinerja tinggi dari seri Siemens ET200ECO PN, yang termasuk dalam sistem I/O terdistribusi ET200. Modul ini mengadopsi desain modular dan mendukung 8 saluran keluaran digital, masing-masing dengan arus keluaran 0,5A dan tegangan beban terukur 24V DC. Modul ini cocok untuk menghubungkan perangkat seperti katup solenoida, kontaktor DC, dan lampu indikator. Tingkat perlindungannya mencapai IP67, dengan ukuran yang ringkas (12,80 x 15,30 x 5,20cm) dan berat 4,72kg, yang dapat dihubungkan secara stabil melalui antarmuka M12. Modul ini mendukung protokol komunikasi PROFINET dan dapat diintegrasikan ke dalam jaringan bus lapangan PROFIBUS-DP, cocok untuk skenario di bidang otomasi industri yang memerlukan tingkat perlindungan tinggi dan keluaran digital yang andal.
Spesifikasi teknis untuk 6ES7142-6BF50-0AB0
Model: 6ES7142-6BF50-0AB0
Merek: SIEMENS/Siemens
Bentuk struktural: modular
Metode instalasi: modular
Tegangan kerja: 24V DC
Karakteristik keluaran:
Jumlah saluran keluaran: 8 keluaran digital
Arus keluaran: 0,5A per keluaran
Tegangan beban terukur: 24V DC
Tingkat perlindungan: IP67
Antarmuka:
Antarmuka komunikasi: PROFINET
Metode koneksi: 4 × M12
Ukuran: 12,80 x 15,30 x 5,20 cm
Berat: Sekitar 4,72kg
Negara Asal: Jerman
Fitur fungsional:
Fungsi diagnostik: Dapat mendiagnosis situasi seperti "1L+atau 2L+ hilang", "sirkuit keluaran terbuka", "sirkuit keluaran ke M pendek", dan dapat mengatur parameter yang merespons saat CPU/stasiun utama dalam keadaan STOP.
Fungsi redundansi: mendukung permulaan prioritas dan redundansi media.
Lampu indikator: dilengkapi dengan lampu indikator LED merah/kuning "SF/MT" (kesalahan/pemeliharaan sistem secara menyeluruh), lampu indikator LED merah "BF" (pemantauan bus PROFINET IO), lampu indikator LED hijau "ON" (pemantauan tegangan catu daya 1L+), lampu indikator LED hijau "DC24V" (pemantauan tegangan catu daya 2L+), lampu indikator LED hijau "P1 LK" dan "P2 LK" (koneksi jaringan), lampu indikator LED hijau keluaran digital, dan lampu indikator LED merah kesalahan keluaran digital.
Informasi diagnostik yang dapat dibaca: Dapat memantau kesalahan 2L+, hubungan arus pendek, sirkuit terbuka (setiap saluran tertutup), dan situasi lainnya.
Parameter listrik:
Tegangan catu daya: 1L+ dan 2L+ keduanya 24V DC dengan perlindungan polaritas terbalik.
Arus catu daya: 1L+ dan 2L+ keduanya 4A.
Isolasi listrik: Isolasi listrik dicapai antara 1L+ dan 2L+, 1L+, antara saluran dan semua komponen sirkuit lainnya, antara saluran, dan antara Ethernet dan semua komponen sirkuit lainnya.
Tegangan uji isolasi: Antarmuka Ethernet adalah 1500 Vrms (IEEE802.3, uji tipe), dan semua komponen sirkuit lainnya adalah 707 V DC (uji tipe).
Kehilangan arus: Nilai tipikal tegangan catu daya (1L+) adalah 100 mA, dan nilai tipikal tegangan catu daya (2L+) adalah 5 mA.
Konsumsi daya peralatan: nilai tipikal 3 W.
Parameter karakteristik keluaran:
Jumlah keluaran: 8
Status, Interupsi, Diagnosis: Mendukung fungsi interupsi dan diagnostik.
Kecepatan transmisi: 100 Mbps dupleks penuh.
Mode transmisi: 100BASE-TX, mendukung negosiasi otomatis.
Protokol bus: PROFINET IO, IRT dengan opsi "fleksibilitas tinggi", mendukung ping PROFINET IO (perangkat), arp, diagnostik jaringan LLDP (SNMP), DCP, dan layanan Ethernet lainnya.
ID Produsen (ID Pemasok): 002AH
ID Perangkat: 0306H
Tegangan keluaran terukur: 24V DC, untuk sinyal “1” kurang dari 1L+/2L+(-0,8 V).
Arus keluaran: 0,5 A untuk sinyal "1" dan 1,5 mA untuk sinyal "0" (arus sisa).
Rentang resistensi beban: 48 Ω hingga 3,3 k Ω.
Beban lampu: 5 W, mendukung koneksi paralel dua keluaran untuk meningkatkan kinerja, dan menyediakan dukungan untuk kontrol beban yang berlebihan.
Frekuensi switching: Beban resistif adalah 100 Hz, beban induktif adalah 0,5 Hz, dan beban lampu adalah 1 Hz. Nilai batas tipikal untuk tegangan mati yang diinduksi dari beban lampu adalah 1L+/2L+(-47 V).
Proteksi hubung singkat keluaran: Tipe elektronik, dengan ambang respons tipikal 0,7 A (per saluran).
Batas panjang kabel:
Panjang kabel terlindung: hingga 30 meter.
Panjang kabel tanpa pelindung: hingga 30 meter.
