6ES7214-1AE30-0XB0

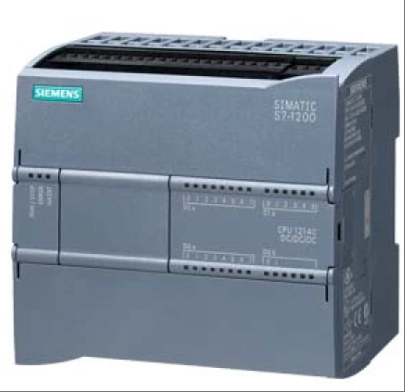

Produk model 6ES7214-1AE30-0XB0 adalah modul CPU kompak (CPU 1214C DC/DC) dalam PLC seri S7-1200, yang dirancang khusus untuk skenario kontrol otomasi skala kecil dan menengah. Arsitektur intinya mengintegrasikan 14 saluran input digital 24V DC (mendukung tipe sumber/drainase) dan 10 saluran output digital 24V DC, dilengkapi dengan 2 saluran input analog 0-10V DC atau 0-20mA, yang dapat mengumpulkan sinyal sensor di lokasi secara real-time dan menggerakkan aktuator. Modul ini memiliki memori kerja internal 50KB dan memori pemuatan 2MB (mendukung ekspansi kartu MicroSD hingga 24MB), dilengkapi dengan antarmuka PROFINET Ethernet, mendukung TCP/IP, komunikasi S7, dan protokol komunikasi pengguna terbuka, yang memenuhi persyaratan interkoneksi perangkat di lingkungan Industri 4.0. Pada tingkat perangkat keras, ia didukung oleh rentang tegangan lebar DC 20,4-28,8V, dilengkapi dengan jam waktu nyata onboard dan memori EEPROM. Ia dapat beroperasi secara stabil dalam rentang suhu yang luas dari -25 ° C hingga +60 ° C, dengan konsumsi daya khas hanya 12W. Desain modularnya mendukung perluasan 2 keluaran analog atau 4 saluran I/O digital melalui papan sinyal, dan dapat diperluas lebih lanjut menjadi 8 melalui modul sinyal. Pada saat yang sama, ia mengintegrasikan 6 penghitung kecepatan tinggi (hingga 100kHz) dan 2 saluran keluaran pulsa untuk memenuhi persyaratan kontrol motor stepper/servo. Produk ini telah lulus sertifikasi CE dan kompatibel dengan perangkat lunak pemrograman TIA Portal V10.5 dan di atasnya. Ia mendukung diagram tangga (LAD), diagram blok fungsional (FBD), dan pemrograman bahasa kontrol terstruktur (SCL) dan banyak digunakan dalam manufaktur otomotif, makanan dan minuman, mesin pengemasan, dan bidang lainnya, mencapai solusi terintegrasi untuk kontrol logika, kontrol gerak, dan pemantauan proses.
Spesifikasi teknis untuk 6ES7214-1AE30-0XB0
Model: 6ES7214-1AE30-0XB0
Tipe: CPU 1214C DC/DC/DC Pengontrol Kompak
Sertifikasi: Sertifikasi CE, sesuai dengan standar industri
2、 Antarmuka dan Komunikasi
Antarmuka I/O terpasang:
Input Digital (DI): 14 saluran, 24V DC, mendukung input sumber/drainase
Keluaran digital (DO): 10 saluran, 24V DC
Input analog (AI): 2 saluran, mendukung sinyal 0-10V DC atau 0-20mA
Antarmuka komunikasi: Antarmuka PROFINET terintegrasi (RJ45), mendukung TCP/IP, komunikasi S7, dan protokol komunikasi pengguna terbuka
Skalabilitas: Mendukung perluasan output analog atau I/O digital melalui papan sinyal (SB), dan perluasan ke 8 modul melalui modul sinyal (SM)
3、 Parameter kinerja
Ingatan:
Memori kerja: 50KB
Memori pemuatan: 2MB (dapat diperluas hingga 24MB melalui kartu MicroSD)
Kecepatan pemrosesan:
Waktu eksekusi instruksi bit: 0,1 μ s
Waktu eksekusi instruksi kata: 12 μ s
Waktu perhitungan titik mengambang: 18 μ s
Penghitung kecepatan tinggi: 6, hingga 100kHz
Output pulsa: 2 saluran, mendukung kontrol motor stepper/servo
4、 Parameter listrik
Tegangan suplai: 20,4-28,8V DC
Konsumsi daya: nilai tipikal 12W
Arus keluaran: Bus backplane maksimum 1,6A (5V DC)
Arus masukan/keluaran:
Masukan digital: 5V DC (1mA untuk sinyal "0"); 15V DC (2,5mA untuk sinyal "1")
Output digital: maksimum 500mA (per saluran)
5、 Adaptasi lingkungan
Kisaran suhu kerja: -25 ° C hingga +60 ° C
Kisaran suhu penyimpanan: -40 ° C hingga +85 ° C
Tingkat perlindungan: IP20 (bila digunakan pada lemari dengan tingkat perlindungan IP20)
Kemampuan anti-interferensi: sesuai dengan standar EN 61000-6-2/4, cocok untuk lingkungan elektromagnetik industri
6、 Ukuran dan Pemasangan
Ukuran: Sekitar 110mm (lebar) x 100mm (panjang) x 75mm (kedalaman)
Berat: Sekitar 0,2kg
Metode pemasangan: Mendukung pemasangan rel DIN atau pemasangan di dalam kabinet kontrol
7、 Karakteristik fungsional
Jam waktu nyata: Jam perangkat keras internal, mendukung sinkronisasi waktu
Fungsi diagnostik: Menyediakan pemantauan status dan diagnosis kesalahan melalui lampu indikator LED dan perangkat lunak Portal TIA
Dukungan pemrograman: Kompatibel dengan TIA Portal V10.5 dan versi di atasnya, mendukung bahasa pemrograman LAD, FBD, SCL
Fitur keamanan: Mendukung perlindungan kata sandi, kontrol akses, dan enkripsi data (opsional)
Layanan Kami:
1、Semua produk kami baru dan asli, dan berkualitas baik
2.Harga kami sangat kompetitif.
3. Kami mempunyai stok dalam jumlah besar, sehingga kami dapat membantu pelanggan mendapatkan komponen yang sulit didapatkan.
4. Semua pertanyaan akan dihargai dan akan dijawab dalam 24 jam.
Pengepakan & Pengiriman:
1. 100% Segel Pabrik Baru dan Asli!
2. Garansi: 1 tahun
3. Paket: Kemasan asli dengan karton.
4. Waktu pengiriman: Dikirim dalam 3-7 hari setelah pembayaran
5. Semua barang akan diuji sebelum pengiriman
