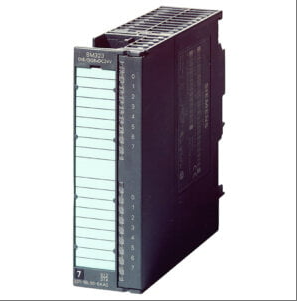

6ES7322-1BH00-0AA0
Spesifikasi dasar
Konfigurasi Saluran
Jumlah saluran keluaran: 16
Jenis keluaran: keluaran transistor (24V DC), mendukung arus terukur 0,5A/saluran
Rentang tegangan: kompatibel dengan beban DC 24V, rentang tegangan keluaran sinyal "1" adalah L+(-0.8V hingga -1.6V), arus sisa sinyal "0" ≤ 0.5mA
Parameter listrik
Konsumsi daya: Nilai tipikal 4,9W, arus input dari tegangan beban L+ (tanpa beban) hingga 80mA, maksimum 80mA dari bus backplane 5V DC
Batas beban: Total arus keluaran setiap grup ≤ 4A (saat dipasang horizontal, hingga 40 ° C), dan total arus modul ≤ 8A
Frekuensi switching: maksimum 100Hz di bawah beban resistif, maksimum 0,5Hz di bawah beban induktif, maksimum 10Hz di bawah beban lampu
struktur mekanis
Bentuk antarmuka: 1 × konektor depan 20 pin, mendukung hot plugging (sistem ET 200M)
Metode pemasangan: pemasangan rel DIN, tingkat perlindungan IP20 (untuk penggunaan di dalam kabinet)
Ukuran dan berat: Ukuran modul S7-300 standar, silakan lihat manual produk untuk detailnya
2、 Karakteristik kinerja
Kemampuan konversi sinyal
Adaptasi level logika: Mengubah sinyal internal PLC (logika 0/1) ke level DC 24V eksternal, mendukung penggerak langsung peralatan proses
Karakteristik isolasi: Mengadopsi teknologi isolasi kopling optik, tegangan isolasi ≥ 500V (sesuai dengan standar IEC 61131-2)
Kemampuan beradaptasi beban
Beban resistif: Mendukung rentang resistansi 48 Ω hingga 4k Ω, dengan beban lampu maksimum 5W
Beban induktif: Filter RC internal (300 Ω/0,1 μ F), digunakan untuk menekan gaya gerak listrik terbalik saat elemen induktif dimatikan
Arus beban minimum: Sinyal "1" harus ≥ 5mA (suhu sekitar 0-60 ° C)
Kemampuan beradaptasi lingkungan
Suhu kerja: -25 ° C hingga +60 ° C (suhu penyimpanan -40 ° C hingga +85 ° C)
Kelembaban relatif: 5% hingga 95% (tanpa kondensasi)
Kemampuan anti-interferensi: sesuai dengan standar kompatibilitas elektromagnetik EN 61000-6-2
3、 Fungsionalitas yang diperluas
Fleksibilitas konfigurasi
Alokasi alamat: Alamat keluaran ditentukan oleh posisi slot dan mendukung konfigurasi perangkat lunak pemrograman STEP 7 atau TIA Portal
Fungsi diagnostik: Modul menyediakan lampu indikator status di area label pintu depan, mendukung lokasi kesalahan cepat
kompatibilitas sistem
Dukungan protokol: Integrasi mulus dengan PROFIBUS/PROFINET fieldbus, cocok untuk arsitektur I/O terdistribusi
Skalabilitas: Dapat dikombinasikan dengan modul bus aktif ET 200M untuk mencapai pemeliharaan yang dapat ditukar saat panas
4、 Skenario aplikasi umum
Otomasi Industri
Penggerak aktuator seperti katup solenoid 24V DC, relai, lampu indikator, dll.
Hubungkan antarmuka input digital pengontrol motor kecil atau konverter frekuensi
pengendalian proses
Kontrol jarak jauh katup di bidang teknik kimia dan pengolahan air
Pemicu sinyal sensor pada mesin pengemasan makanan
Spesifikasi teknis untuk 6ES7322-1BH00-0AA0
Spesifikasi dasar
Konfigurasi Saluran
Jumlah saluran keluaran: 16
Jenis keluaran: keluaran transistor (24V DC), mendukung arus terukur 0,5A/saluran
Rentang tegangan: kompatibel dengan beban DC 24V, rentang tegangan keluaran sinyal "1" adalah L+(-0.8V hingga -1.6V), arus sisa sinyal "0" ≤ 0.5mA
Parameter listrik
Konsumsi daya: Nilai tipikal 4,9W, arus input dari tegangan beban L+ (tanpa beban) hingga 80mA, maksimum 80mA dari bus backplane 5V DC
Batas beban: Total arus keluaran setiap grup ≤ 4A (saat dipasang horizontal, hingga 40 ° C), dan total arus modul ≤ 8A
Frekuensi switching: maksimum 100Hz di bawah beban resistif, maksimum 0,5Hz di bawah beban induktif, maksimum 10Hz di bawah beban lampu
struktur mekanis
Bentuk antarmuka: 1 × konektor depan 20 pin, mendukung hot plugging (sistem ET 200M)
Metode pemasangan: pemasangan rel DIN, tingkat perlindungan IP20 (untuk penggunaan di dalam kabinet)
Ukuran dan berat: Ukuran modul S7-300 standar, silakan lihat manual produk untuk detailnya
2、 Karakteristik kinerja
Kemampuan konversi sinyal
Adaptasi level logika: Mengubah sinyal internal PLC (logika 0/1) ke level DC 24V eksternal, mendukung penggerak langsung peralatan proses
Karakteristik isolasi: Mengadopsi teknologi isolasi kopling optik, tegangan isolasi ≥ 500V (sesuai dengan standar IEC 61131-2)
Kemampuan beradaptasi beban
Beban resistif: Mendukung rentang resistansi 48 Ω hingga 4k Ω, dengan beban lampu maksimum 5W
Beban induktif: Filter RC internal (300 Ω/0,1 μ F), digunakan untuk menekan gaya gerak listrik terbalik saat elemen induktif dimatikan
Arus beban minimum: Sinyal "1" harus ≥ 5mA (suhu sekitar 0-60 ° C)
Kemampuan beradaptasi lingkungan
Suhu kerja: -25 ° C hingga +60 ° C (suhu penyimpanan -40 ° C hingga +85 ° C)
Kelembaban relatif: 5% hingga 95% (tanpa kondensasi)
Kemampuan anti-interferensi: sesuai dengan standar kompatibilitas elektromagnetik EN 61000-6-2
3、 Fungsionalitas yang diperluas
Fleksibilitas konfigurasi
Alokasi alamat: Alamat keluaran ditentukan oleh posisi slot dan mendukung konfigurasi perangkat lunak pemrograman STEP 7 atau TIA Portal
Fungsi diagnostik: Modul menyediakan lampu indikator status di area label pintu depan, mendukung lokasi kesalahan cepat
kompatibilitas sistem
Dukungan protokol: Integrasi mulus dengan PROFIBUS/PROFINET fieldbus, cocok untuk arsitektur I/O terdistribusi
Skalabilitas: Dapat dikombinasikan dengan modul bus aktif ET 200M untuk mencapai pemeliharaan yang dapat ditukar saat panas
4、 Skenario aplikasi umum
Otomasi Industri
Penggerak aktuator seperti katup solenoid 24V DC, relai, lampu indikator, dll.
Hubungkan antarmuka input digital pengontrol motor kecil atau konverter frekuensi
pengendalian proses
Kontrol jarak jauh katup di bidang teknik kimia dan pengolahan air
Pemicu sinyal sensor pada mesin pengemasan makanan
