SMC C96C50-NFW001-150 Baru dan Asli Kualitas Tinggi

C96C50-NFW001-150

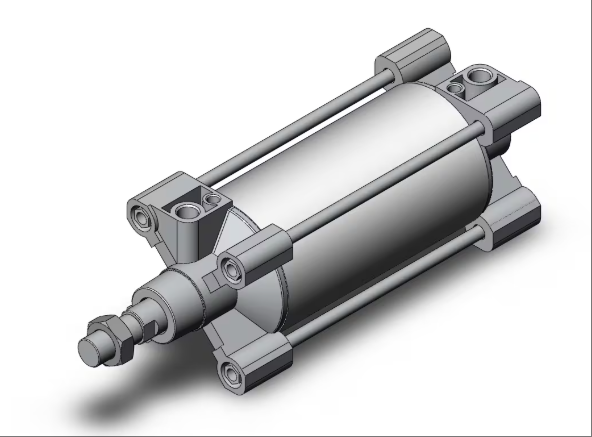

Produk model C96C50-NFW001-150 adalah silinder standar tipis yang mematuhi standar ISO (21287). Produk ini mengadopsi desain kerja ganda batang tunggal dan mencapai gerakan linier dua arah piston melalui penggerak udara terkompresi. Diameter silindernya adalah 50 mm dan langkahnya dapat mencapai 150 mm, yang dapat beradaptasi dengan kebutuhan sebagian besar peralatan otomasi untuk langkah dan beban sedang; Bahan utamanya adalah paduan aluminium, yang menggabungkan karakteristik ringan dan kekuatan tinggi, cocok untuk tata letak ruang yang ringkas. Model ini memiliki cincin magnet internal dan mendukung pemasangan sakelar magnet (yang perlu dilengkapi secara terpisah), sehingga memudahkan untuk mencapai fungsi deteksi posisi; Mengadopsi desain bantalan karet untuk mengurangi kebisingan benturan batang piston dan memperpanjang masa pakai. Kisaran suhu kerja silinder adalah -10 ℃ hingga 60 ℃, dengan ketahanan tekanan maksimum 1,0MPa. Produk ini kompatibel dengan udara sebagai media penggerak dan tidak memerlukan pelumasan tambahan, sehingga memudahkan perawatan. Selain itu, produk ini dapat memadukan teknologi bantalan bantalan yang dipatenkan SMC (detail spesifik perlu dikonfirmasi dalam manual pemilihan), yang dapat mempersingkat waktu siklus produksi dengan menggabungkan bantalan udara dan bantalan bantalan, serta mengurangi suara logam saat piston berhenti. Produk ini cocok untuk skenario industri seperti manufaktur elektronik, mesin pengemasan, dan pemrosesan suku cadang otomotif yang memerlukan stabilitas dan akurasi tinggi dalam pengoperasian.

Spesifikasi teknis untuk C96C50-NFW001-150

Parameter infrastruktur

Diameter silinder: 50mm, termasuk dalam spesifikasi diameter silinder sedang, dapat beradaptasi dengan persyaratan beban sebagian besar peralatan otomasi.

Perjalanan: 150mm, menyediakan rentang perpindahan yang panjang, cocok untuk kondisi kerja yang memerlukan perjalanan gerakan besar.

Jenis struktur: Silinder kerja ganda batang tunggal yang mematuhi standar ISO (15552) dan mencapai gerakan linier dua arah piston melalui udara terkompresi.

Bahan utama: paduan aluminium, menggabungkan karakteristik ringan dan kekuatan tinggi, cocok untuk persyaratan tata letak ruang yang kompak.

Metode pemasangan: Tipe pemasangan dudukan kaki aksial, mudah dipasang pada permukaan peralatan atau diintegrasikan ke dalam kelompok katup modular.

2、 Parameter kinerja

Kisaran tekanan kerja: 0,05~1,0MPa, cocok untuk sebagian besar kebutuhan tekanan sistem pneumatik.

Ketahanan tekanan maksimum: 1,5MPa, memastikan keandalan pada fluktuasi tekanan sementara.

Kisaran suhu kerja: -10 ℃ hingga 60 ℃, dapat beradaptasi dengan perubahan suhu di lingkungan industri konvensional.

Menggunakan cairan: udara, tidak memerlukan pelumasan tambahan, menyederhanakan proses perawatan.

Metode penyangga: Penyangga udara dua sisi + penyangga bantalan, memperpendek waktu siklus produksi dan mengurangi kebisingan logam saat piston berhenti.

Kisaran kecepatan piston: 50~1000mm/s, mendukung kondisi kerja kecepatan tinggi atau kecepatan rendah, beradaptasi dengan persyaratan ritme gerak yang berbeda.

Toleransi panjang perjalanan: 0-2mm, memastikan akurasi posisi berulang.

Diameter batang piston: 20mm, memberikan dukungan yang stabil.

Area terkompresi: 1649mm² pada sisi pemasukan dan 1963mm² pada sisi pembuangan, memengaruhi perhitungan daya dorong teoritis.

Dorongan teoritis: Pada tekanan 0,2~1,0MPa di sisi masuk, kisaran dorongnya adalah 330~1649N; Pada tekanan 0,2~1,0MPa di sisi buang, kisaran dorongnya adalah 393~1963N.

3、 Parameter antarmuka dan instalasi

Diameter pipa (port tekanan udara): 1/4 inci, kompatibel dengan antarmuka pipa pneumatik standar.

Jenis ulir tembus: ulir tipe G, mudah disambung dengan sambungan atau kelompok katup.

Bentuk ujung batang: Ulir eksternal, dengan ukuran M16X1,5 untuk memudahkan penyambungan dengan beban.

Kompatibilitas sakelar magnetik: Sakelar non-magnetik (dengan cincin magnetik internal model D), memerlukan sensor magnetik tambahan untuk mencapai fungsi deteksi posisi.

Layanan Kami:

1、Semua produk kami baru dan asli, dan berkualitas baik

2.Harga kami sangat kompetitif.

3. Kami mempunyai stok dalam jumlah besar, sehingga kami dapat membantu pelanggan mendapatkan komponen yang sulit didapatkan.

4. Semua pertanyaan akan dihargai dan akan dijawab dalam 24 jam.

Pengepakan & Pengiriman:

1. 100% Segel Pabrik Baru dan Asli!

2. Garansi: 1 tahun

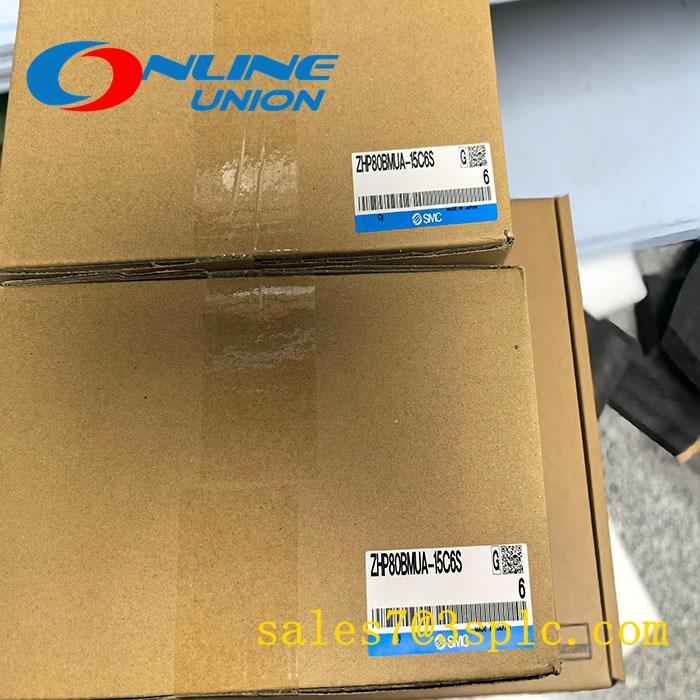

3. Paket: Kemasan asli dengan karton.

4. Waktu pengiriman: Dikirim dalam 3-7 hari setelah pembayaran

5. Semua barang akan diuji sebelum pengiriman
