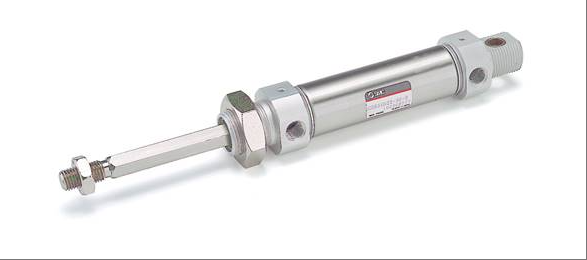

CD85N20-40-B
Silinder model CD85N20-40-B adalah silinder tipis dengan kerja ganda yang mematuhi standar ISO 6432. Silinder ini mengadopsi desain kerja ganda batang tunggal, dengan diameter silinder 20 mm dan langkah silinder 40 mm, yang memiliki struktur kompak dan karakteristik ringan. Silinder ini memiliki antarmuka sakelar magnetik internal (kompatibel dengan sakelar magnetik seri CDQM) dan desain piston elips, yang dapat mencapai pemasangan multifaset dan adaptasi ruang yang fleksibel. Silinder ini juga mendukung kombinasi modular dengan silinder batang pemandu seri CQS dan CQ2, yang memenuhi persyaratan pemosisian presisi tinggi (tidak ada akurasi putaran di bawah ± 0,2 °). Model ini mengadopsi desain bebas pelumasan, cocok untuk media udara, dengan kisaran suhu kerja -10 ℃ hingga 60 ℃. Ketahanan beban lateralnya 2-4 kali lebih tinggi daripada seri CQ, dan dapat langsung memasang beban. Silinder ini cocok untuk skenario industri seperti jalur produksi otomatis dan peralatan perakitan presisi yang memerlukan pemanfaatan ruang yang ketat dan stabilitas gerakan. Antarmuka sakelar magnetik jenis pemasangan strip baja (Tipe B) memudahkan pengguna untuk mengintegrasikan fungsi deteksi dengan cepat.
Spesifikasi teknis untuk CD85N20-40-B
Spesifikasi dasar
Tipe: Silinder batang piston kerja ganda, sesuai dengan standar ISO 6432.
Diameter silinder: 20mm.
Jarak tempuh: 40mm.
Mode aksi: batang tunggal, aksi ganda.
Metode penyangga: Penyangga karet (beberapa varian mungkin mendukung penyangga udara, tergantung pada model spesifik).
2、 Parameter kinerja
Menggunakan cairan: udara.
Tekanan operasi maksimum: 1,0MPa.
Tekanan operasi minimum: 0,05MPa (beberapa skenario aplikasi mendukung tekanan yang lebih rendah, seperti 0,08MPa atau 0,1MPa).
Tekanan uji ketahanan tekanan: 1,5MPa.
Kisaran kecepatan piston: 50mm/s hingga 1500mm/s.
Toleransi perjalanan: 0 mm hingga 1,4 mm.
Energi kinetik yang diizinkan: 0,27J.
3、 Instalasi dan adaptasi
Metode pemasangan: Mendukung pemasangan multi-segi dan kompatibel dengan ukuran pemasangan seri QS dan CQ2.
Antarmuka sakelar magnetik: Antarmuka tipe pemasangan strip baja khusus (Tipe B), kompatibel dengan sakelar magnetik seri CDQM.
Diameter pipa: Port tekanan udara adalah 1/8 inci, dan jenis ulir port adalah G.
Bentuk ujung batang: ulir luar, ukuran M8 × 1,25.
4、Kemampuan beradaptasi terhadap lingkungan
Kisaran suhu kerja: -10 ℃ hingga 60 ℃ (untuk jenis cincin magnet terintegrasi, suhunya adalah -10 ℃ hingga 50 ℃).
Kisaran suhu penyimpanan: -25 ℃ hingga 85 ℃ (tanpa pembekuan atau kondensasi).
Kisaran kelembaban lingkungan: 10% hingga 90% RH (tanpa kondensasi).
5、 Karakteristik lainnya
Persyaratan pelumasan: desain bebas pelumasan.
Tingkat perlindungan: Tingkat IP tidak ditandai dengan jelas, tetapi strukturnya memiliki kemampuan kedap debu.
Kapasitas beban lateral: 2-4 kali lebih tinggi dari seri CQ, dapat langsung memasang beban.
Konfigurasi sakelar magnetik: sakelar magnetik opsional (seperti model D-A73L), mendukung antarmuka pemasangan strip baja.
