MGPM20TF-30Z

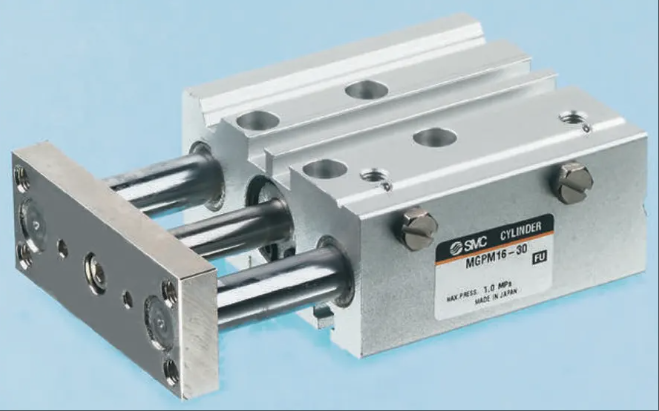

Produk model MGPM20TF-30Z adalah silinder tipis dengan batang pemandu, yang termasuk dalam seri MGP-Z. Produk ini mengadopsi desain yang ringkas dan struktur batang pemandu yang terpasang dapat secara efektif mencegah batang piston berputar, secara signifikan meningkatkan stabilitas beban dan akurasi panduan, terutama cocok untuk skenario pemosisian presisi tinggi. Diameter silindernya adalah 20 mm, langkahnya adalah 30 mm, dan material utamanya adalah paduan aluminium, yang menggabungkan karakteristik ringan dan kekuatan tinggi untuk memenuhi persyaratan tata letak ruang yang ringkas. Produk ini mendukung mode penggerak kerja ganda, yang mencapai gerakan linier dua arah piston melalui udara terkompresi. Produk ini memiliki ketahanan tekanan maksimum 1,0 MPa dan kisaran suhu kerja -10 ℃ hingga 60 ℃. Produk ini kompatibel dengan udara sebagai media penggerak dan tidak memerlukan pelumasan tambahan, sehingga memudahkan perawatan. Selain itu, batang pemandunya telah dipersingkat 22 mm, dan desain ketebalan pelat ujung depan yang dioptimalkan telah mengurangi bobot hingga 24%, secara signifikan mengurangi jumlah pemrosesan penghindaran pemasangan. Produk ini juga kompatibel dengan sakelar magnetik melingkar dan sakelar magnetik kuat, serta dapat dipasang langsung tanpa partisi, sehingga lebih meningkatkan pemanfaatan ruang dan integrasi sistem. Produk ini banyak digunakan dalam bidang industri seperti manufaktur elektronik dan perakitan presisi, yang memerlukan persyaratan ketat untuk miniaturisasi peralatan dan akurasi gerakan.
Spesifikasi teknis untuk MGPM20TF-30Z
Parameter infrastruktur
Model: MGPM20TF-30Z
Seri: Seri MGP-Z dengan batang pemandu silinder tipis
Diameter silinder: 20mm
Perjalanan: 30mm
Bahan utama: paduan aluminium, menggabungkan karakteristik ringan dan kekuatan tinggi, cocok untuk persyaratan tata letak ruang yang kompak.
Struktur batang pemandu: Batang pemandu yang terpasang secara efektif dapat mencegah batang piston berputar, meningkatkan stabilitas beban dan akurasi panduan, terutama cocok untuk skenario pemosisian presisi tinggi.
Jenis bantalan: bantalan geser, memberikan stabilitas lateral dan melindungi silinder dari benturan beban lateral.
Metode pemasangan: Pemasangan dasar, mudah dipasang pada permukaan peralatan atau diintegrasikan ke dalam kelompok katup modular.
2、 Parameter kinerja
Mode aksi: Aksi ganda batang tunggal, mencapai gerakan linier dua arah piston melalui udara terkompresi.
Kisaran tekanan kerja:
Tekanan operasi minimum: 0,1 MPa
Tekanan operasi maksimum: 1,0 MPa
Ketahanan tekanan terjamin: 1,5 MPa
Kisaran suhu kerja: -10 ℃ hingga 60 ℃, dapat beradaptasi dengan perubahan suhu di lingkungan industri konvensional.
Menggunakan cairan: udara, tidak memerlukan pelumasan tambahan, menyederhanakan proses perawatan.
Bentuk penyangga: bantalan bantalan, mengurangi kebisingan benturan batang piston, dan memperpanjang umur pakai silinder.
Kisaran kecepatan piston: 50-500mm/s, mendukung kondisi kerja kecepatan tinggi atau kecepatan rendah, cocok untuk persyaratan ritme gerak yang berbeda.
Akurasi non-rotasi: ± 0,07 °, memastikan pemosisian presisi tinggi.
3、 Parameter antarmuka dan instalasi
Diameter pipa (port tekanan udara): 1/8 inci, kompatibel dengan antarmuka pipa pneumatik standar.
Jenis ulir tembus: Ulir Rc, mudah disambung dengan sambungan atau kelompok katup.
Kompatibilitas sakelar magnetik: Cincin magnetik terintegrasi, mendukung pemasangan sakelar magnetik (memerlukan konfigurasi tambahan), memfasilitasi fungsi deteksi posisi.
Metode pemasangan sakelar magnetik: Sakelar magnetik melingkar dan sakelar magnetik tahan medan magnet kuat tidak memerlukan partisi dan dapat langsung dipasang, yang selanjutnya meningkatkan pemanfaatan ruang dan integrasi sistem.
4、 Optimasi ukuran dan berat
Pemendekan batang pemandu: hingga 22 mm, mengurangi jumlah pemesinan untuk lubang bebas selama pemasangan silinder dan menghemat ruang.
Perubahan ketebalan papan ujung depan: pengurangan berat hingga 24%, yang selanjutnya mengurangi beban peralatan.
