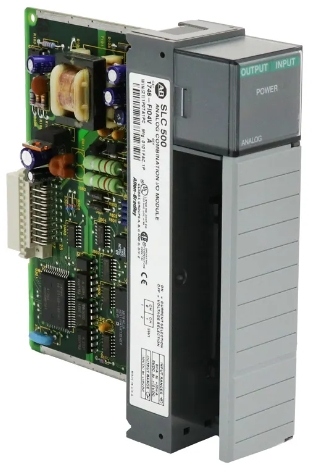

Allen Bradley 1746-FIO4V SLC 500 Modul Kombinasi Analog Baru dan Asli Kualitas Tinggi

Penulis: Allen Bradley 1746-FIO4V Modul Kombinasi Analog SLC 500

Modul kombinasi analog cepat SLC 500 1746-FIO4V memiliki Empat (4) saluran. Secara khusus, modul ini memiliki Dua (2) saluran masukan analog cepat, tegangan diferensial atau arus, yang dapat dipilih berdasarkan saluran, dan Dua (2) keluaran tegangan yang dikelompokkan bersama. Saluran masukannya memiliki rentang masukan 0-20 mA, tegangan masukan absolut maksimum +/- 7,5 V DC atau 7,5 V AC RMS, arus masukan absolut maksimum 0-30 mA. Saluran keluaran modul ini hadir dengan -10 hingga +10 VDC -1 LSB. Modul 1746-FIO4V juga dilengkapi dengan kabel medan ke isolasi bidang belakang 500 V DC.

Modul ini menggunakan komunikasi biner komplemen dua 16-bit. Nilai arus backplane adalah 55 mA pada 5 V dan 150 mA pada 24 V sementara waktu respons langkah 1746-FIO4V adalah 100 milidetik masuk dan 2,5 milidetik keluar pada 95%, sementara waktu pembaruannya adalah 512 milidetik. Resolusinya adalah 12 bit masuk dan 14 bit keluar, dan lebar pitanya adalah 7 KHz.

Modul ini dilengkapi dengan indikator status LED. 1746-FIO4V menggunakan dudukan sasis dan tertutup dalam penutup tipe terbuka, dengan modul 1746-FIO4V kompatibel dengan kabel penghubung 14 AWG. Kelembaban relatifnya yang tidak mengembun adalah 5-95%.

Allen-Bradley 1746-FIO4V adalah modul Fast Analog Combination yang memiliki dua (2) saluran masukan arus dan dua (2) saluran keluaran tegangan. Modul ini secara eksklusif digunakan untuk platform pengontrol SLC 500 dari Rockwell Automation.

Rentang arus masukan modul adalah 0 hingga 20 mA nominal dan maksimum 0-30 mA. Dengan setiap saluran dapat dikonfigurasi Sinyal Standar Listrik 0-20 mA atau 4-20 mA. Jika dikonfigurasi untuk masukan Tegangan, rentang tegangan masukan adalah 0 hingga 10 VDC dengan sinyal standar yang dapat dikonfigurasi 0 hingga 5 VDC, 1 hingga 5 VDC dan 0 hingga 10 VDC. Masukan analog ini mewakili Variabel Proses (PV) dari proses apakah Open loop, Closed Loop atau monitoring loop. Biasanya, sinyal analog yang diterima dikondisikan untuk dikonversi ke unit teknik yang lebih dikenal sebagai Penskalaan.

Rentang keluaran analog modul adalah -10 hingga +10VDC. Modul ini juga dapat dikonfigurasi untuk menyediakan keluaran tegangan standar 0 hingga 5 VDC, 1 hingga 5 VDC, 0 hingga 10VDC, dan -10 hingga 10VDC. Keluaran analog dapat berasal dari komputasi internal, logika penskalaan, atau keluaran kontrol Proporsional-Integral-Derivatif (PID). Keluaran ini dapat digunakan untuk menerapkan kontrol modulasi Katup, Penggerak Frekuensi Variabel (VFD), Positioner, Konverter, dan transduser serta antarmuka ke indikator, pencatat data, dan perekam.

Saat memasang modul ini pada sasis, pertimbangkan efek Suhu Sekitar dan Kebisingan Listrik. Sebisa mungkin, pasang modul ini jauh dari tegangan AC atau tegangan DC tingkat tinggi, jauh dari catu daya rak atau di rak IO yang terpapar suhu sekitar lebih tinggi.

Spesifikasi teknis untuk 1746-FIO4V

Nomor Bagian/Nomor Katalog : 1746-FIO4V

Seri : SLC 500

Masukan : 2

Tipe Modul : Modul Kombinasi Analog

Keluaran : 2

Jumlah Input : Dua (2)

Arus Backplane (5 Volt) : 55 miliampere

Jenis Sinyal Input : Tegangan / Arus

Arus Backplane (24 Volt) : 150 miliampere

Rentang Sinyal Input : 0…20 mA (tidak); 0…30 mA (maks)

B : 7 kilohertz

Jenis Sinyal Keluaran : Tegangan

Rentang Sinyal Keluaran : –10 … 10V – 1 LSB (normal)

Waktu Pembaruan : 512 mikrodetik

Arus Backplane : (5 Volt) 55 miliampere; (24 Volt) 150 miliampere

Respon Langkah : 100 milidetik masuk, 2,5 milidetik keluar

Resolusi : 12 bit masuk, 14 bit keluar
