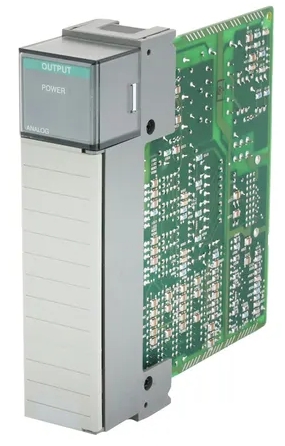

Modul Kombinasi Analog Allen Bradley 1746-NIO4I SLC 500 Baru dan Asli Berkualitas Tinggi

Penulis: Allen Bradley 1746-NIO4I Modul Kombinasi Analog SLC 500

1746-NIO4I adalah modul I/O Analog Empat Saluran SLC 500 buatan Allen-Bradley. Modul ini merupakan modul kombinasi yang dilengkapi dengan Dua (2) titik masukan dan Dua (2) titik keluaran dalam satu modul slot tunggal. Modul ini memiliki 2 titik masukan tegangan atau arus diferensial dan 2 titik keluaran arus dengan penarikan arus backplane keseluruhan sebesar 55 mA pada 5 Volt dan 14,5 mA pada 24 Volt. Titik-titiknya memiliki tegangan mode umum -20 hingga 20 Volt dengan sinyal penolakan modul umum sebesar 105 dB pada 60 Hertz dan sinyal penolakan mode Normal sebesar 55 dB pada 60 Hertz. 1746-NIO4I menggunakan konverter Sigma-Delta ADC dengan resolusi konverter 16 bit, +/-1 LSB, dan pengulangan 0,01% dan Non-Linearitas. Arus input normalnya berkisar antara -20 dan +20 mA dengan impedansi arus 250 Ohm dan resolusi 1,22 A per LSB. 1746-NIO4I memiliki akurasi keseluruhan +/-0,642% pada 0 hingga 60 derajat Celsius dengan akurasi drift +79 ppm/5 derajat Celsius dan gain maksimum serta kesalahan drift +/- 0,556% dan +/- 67ppm/derajat Celsius. 1746-NIO4I juga memiliki peringkat tegangan input -10 hingga 10 Volt DC dan impedansi tegangan 760 KOhms pada resolusi 305 mikroVolt per Least Significant Bit (LSB). Alat ini juga memiliki akurasi +/- 0,504%, dan akurasi drift serta kesalahan +/- 63 ppm/derajat Celsius dan +/- 57 ppm/derajat Celsius. 1746-NIO4I menawarkan tegangan lebih pada 220 Volt AC (RMS) atau 220 Volt DC (kontinu). Output arus memiliki rentang beban 0 hingga 500 mA dengan rentang normalnya pada 0-20 mA dan kemampuan over-range 5% pada resolusi sinyal 2,56348 mikroA per LSB. 1746-NIO4I juga memiliki akurasi keseluruhan ±0,541% dengan akurasi drift ±70 ppm/derajat Celsius dan kesalahan gain dan offset ±0,516% dan +/-12 LSB. Seluruh modul memiliki isolasi yang telah diuji 500 Volt antara medan dalam isolasi kabel-ke-backplane dan memiliki waktu pembaruan agregat 512 mikrodetik untuk semua saluran. Suhu operasional 1746-NIO4I berkisar antara 0 dan 60 derajat Celsius pada kelembaban relatif non-kondensasi 5 hingga 95%.

Modul 1746-NIO4I merupakan modul kombinasi analog yang memiliki dua (2) saluran input diferensial Tegangan atau Arus, non-terisolasi dan dua (2) saluran output Tegangan. Modul ini merupakan modul slot tunggal yang menggabungkan kemampuan input dan output

Modul kombinasi ini kompatibel untuk digunakan dengan perangkat keras tetap atau modular SLC 500. Pasang modul ini ke slot mana pun di sasis utama kecuali slot 0 tempat pengontrol dipasang. Modul ini juga dapat dipasang di modul ekspansi atau stasiun I/O jarak jauh. Jika digunakan di stasiun I/O Jarak Jauh, modul ini tidak boleh dipasang di slot 0. Slot yang disebutkan disediakan untuk adaptor komunikasi seperti Adaptor Komunikasi Jarak Jauh (RIO), Data Highway Plus (DH+), dan Ethernet.

Modul ini membantu menghemat ruang panel dan memaksimalkan slot yang tersedia di rak SLC 500 mana pun. Khususnya pada perangkat keras bergaya modular, modul ini dapat dipasang secara strategis untuk segmentasi IO yang tepat.

Rentang masukan arus modul adalah -20 hingga +20 mA dengan nilai maksimum yang diizinkan -30 hingga +30 mA. Untuk masukan tegangan, rentang masukan yang diizinkan adalah -10 hingga +10V dc - 1 LSB. Masukan arus diubah menjadi data mentah -16.384 hingga +16.384 dan sinyal tegangan diubah menjadi data mentah -32.768 hingga +32.767. Resolusi konverter bagian masukan adalah 16 Bit dengan pengulangan +/- 1 LSB. Untuk bagian keluaran, resolusi konverter adalah 14 Bit dengan non-linearitas 0,05 %.

Spesifikasi teknis untuk 1746-NIO4I

Nomor Bagian/Nomor Katalog : 1746-NIO4I

Seri : SLC 500

Tipe Modul : Modul Kombinasi Analog

Masukan : 2

Rentang sinyal masukan: -20 hingga +20 mA; -10 hingga +10 V dc

Arus Backplane (24 Volt) : 145 miliampere

Rentang Tegangan Keluaran: -10 hingga +10V dc - 1 LSB

Arus Backplane (5 Volt) : (5 Volt) 55 mA; (24 Volt) 145 mA

Lebar pita : 10 Hertz

Waktu Pembaruan: 512 mikrodetik

Resolusi : 16 bit masuk, 14 bit keluar

Respon Langkah: 60 milidetik masuk, 2,5 milidetik keluar

Isolasi Tegangan yang Diuji: 500 Volt
