Modul Output Analog Allen Bradley 1746-NO4V SLC 500 Baru dan Asli Berkualitas Tinggi

Penulis: Allen Bradley 1746-TIDAK4V Modul Keluaran Analog SLC 500

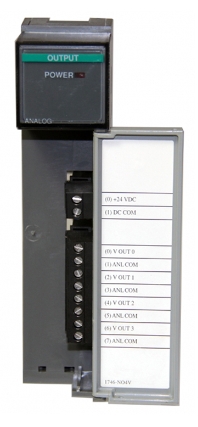

Allen-Bradley 1746-NO4V adalah modul keluaran tegangan analog standar SLC 500 empat (4) titik yang tidak terisolasi. Modul ini memiliki rentang keluaran -10 hingga 10 Volt -1 LSB DC dengan nilai arus backplane 55 mA pada 5 Volt dan 145 mA pada 24 Volt. Catu daya eksternal 24 VDC dapat digunakan dengan modul ini dengan mengaktifkan SW1 eksternal. Jika daya backplane mencukupi, daya backplane dapat digunakan sebagai sumber daya modul ini sebagai pengganti catu daya eksternal. 1746-NO4V memiliki isolasi kabel medan ke backplane sebesar 500 Volt DC, dan reaktansi beban maksimum sebesar 1 µF dan arus beban maksimum sebesar 10 mA. Modul ini adalah modul yang dikalibrasi pabrik dan menggunakan format komunikasi biner komplemen dua 16-bit. 1746-NO4V terbungkus dalam enklosur tipe terbuka dan dipasang pada sasis 1746. Modul ini juga dilengkapi dengan indikator status LED dan blok terminal yang dapat dilepas (RTB). Ukuran kabel yang direkomendasikan untuk modul ini adalah ukuran kabel maksimum #14 AWG. Waktu pembaruannya adalah 512 µs untuk semua saluran yang paralel, dan memiliki waktu respons bertahap sebesar 2,5 ms pada 95%. Kisaran suhu pengoperasian 1746-NO4V berkisar antara 32 hingga 140 derajat Fahrenheit, kisaran suhu non-pengoperasiannya berkisar antara -40 hingga 185 derajat Fahrenheit dan kelembapan relatif non-kondensasi untuk pengoperasian dan penyimpanannya adalah 5 hingga 95%. 1746-NO4V memiliki penyimpangan akurasi keseluruhan maksimum sebesar +/- 54 ppm/derajat Celsius skala penuh.

Modul 1746-NO4V merupakan modul keluaran analog Programmable Logic Controller (PLC) yang termasuk dalam platform produk SLC 500. Saluran keluaran modul ini menghasilkan sinyal tegangan berkisar antara -10 hingga +10VDC.

Saat memasang modul ini ke sasis, panduan tertentu dapat digunakan untuk menentukan slot atau alokasi sasis yang ideal untuk modul. Dua (2) faktor umum yang perlu dipertimbangkan adalah suhu sekitar dan kebisingan listrik. Untuk kebisingan listrik, modul disarankan untuk dipasang jauh dari tegangan AC atau tegangan DC tingkat tinggi. Selain itu, sebaiknya modul ini dipasang jauh dari catu daya sistem. Untuk pertimbangan suhu sekitar, sasis yang paling dekat dengan dasar penutup adalah sasis pemasangan yang disarankan.

Modul ini tidak mendukung pelepasan saat ada daya. Jangan pernah melepaskan modul ini saat daya masih menyala karena busur listrik dapat terjadi dan menyebabkan kerusakan pada sirkuit elektronik. Modul ini juga dapat dipasang dengan Removable Terminal Block (RTB) yang terpasang di panel depannya. Gunakan kabel 14 AWG dan batasi maksimal Dua (2) kabel yang diakhiri di terminal yang sama. Ini untuk menyediakan ruang untuk pemecahan masalah serta dapat menutup penutup modul. Output analog dapat ditetapkan ke output pengontrol PID, hasil operasi Matematika atau nilai manual yang dimasukkan dari Human Machine Interface (HMI), atau Supervisory Control and Data Acquisition (SCADA). Ini adalah sumber perintah kontrol. Ini juga dapat digunakan untuk mengirimkan kembali sinyal untuk referensi perangkat lain untuk menerapkan aplikasi pemantauan, perekaman, dan konversi mereka. Untuk pengontrol mandiri yang memerlukan koordinasi kontrol seperti fungsi pembagian beban, output analog dapat digunakan untuk mengirim sinyal referensi semua pengontrol dan perangkat yang terlibat.

Spesifikasi teknis untuk 1746-TIDAK4V

Nomor Bagian/Nomor Katalog : 1746-TIDAK4V

Seri : SLC 500

Tipe Modul : Modul Keluaran Analog

Arus Backplane (5 Volt) : 55 miliampere

Output : Empat (4)

Arus Backplane (24 Volt) : 145 miliampere

Tegangan Keluaran : -10 hingga +10VDC

Output Skala Penuh: Tegangan 10 VDC

Metode Konversi : Tangga R-2R

Pengkodean Tegangan Keluaran: -32.768 hingga +32.764

Waktu Pembaruan: 512 mikrodetik

Arus Backplane : (5 Volt) 55 miliampere; (24 Volt DC) 145 miliampere

Resolusi : 14 bit

Respon Langkah: 2,5 milidetik

Indikator : lampu LED

Suhu Operasional Sekitar : 0 hingga 60 derajat Celcius

Layanan Kami:

1、Semua produk kami baru dan asli, dan berkualitas baik

2.Harga kami sangat kompetitif.

3. Kami mempunyai stok dalam jumlah besar, sehingga kami dapat membantu pelanggan mendapatkan komponen yang sulit didapatkan.

4. Semua pertanyaan akan dihargai dan akan dijawab dalam 24 jam.

Pengepakan & Pengiriman:

1. 100% Segel Pabrik Baru dan Asli!

2. Garansi: 1 tahun

3. Paket: Kemasan asli dengan karton.

4. Waktu pengiriman: Dikirim dalam 3-7 hari setelah pembayaran

5. Semua barang akan diuji sebelum pengiriman
